产品描述

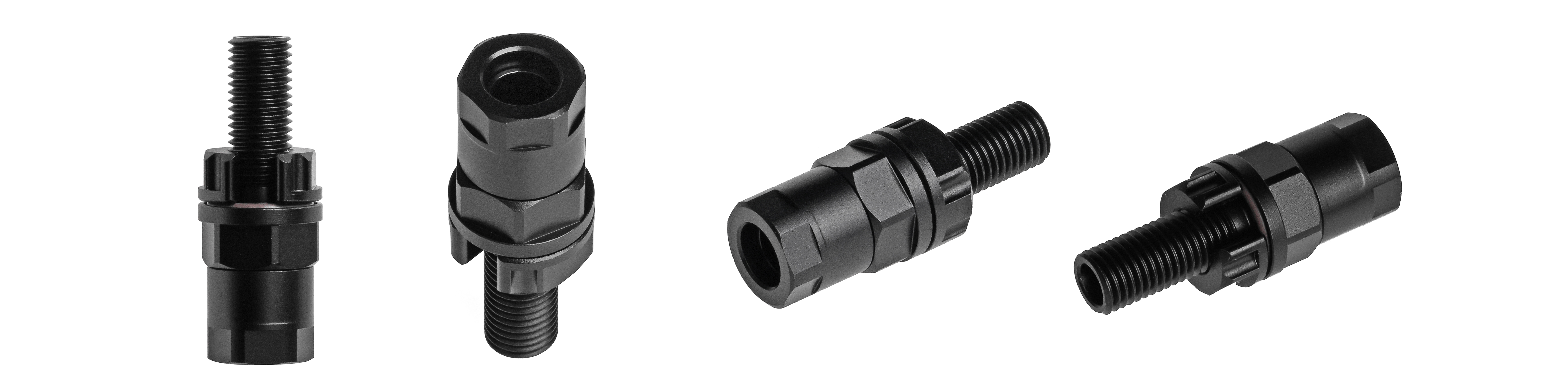

格兰头是用于线缆密封的常用工业部件，但格兰头通常为防滴溅或浅水深防护且无法确保耐压水平一致。本专利技术的大水深格兰头产品是依靠橡胶和配合件的精确尺寸结构设计，实现防水护套线的免灌胶深水接线，并且通过小批量长期测试，可节省大量灌胶时间避免灌胶不良风险。

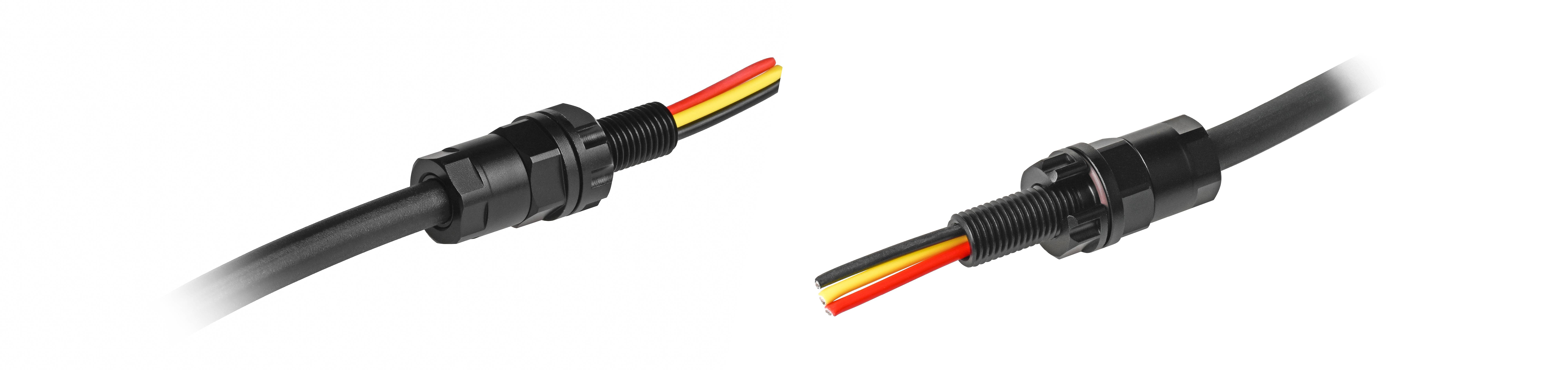

适合最高 1000 米深度内的防水护套线密封出线（根据材质），可选择适配 sublab 的标准线缆规格或通用尺寸规格适配其他线缆，通过拧紧到不同厚度的间隙环位置即可达到密封所需要的合适扭矩和压缩量。

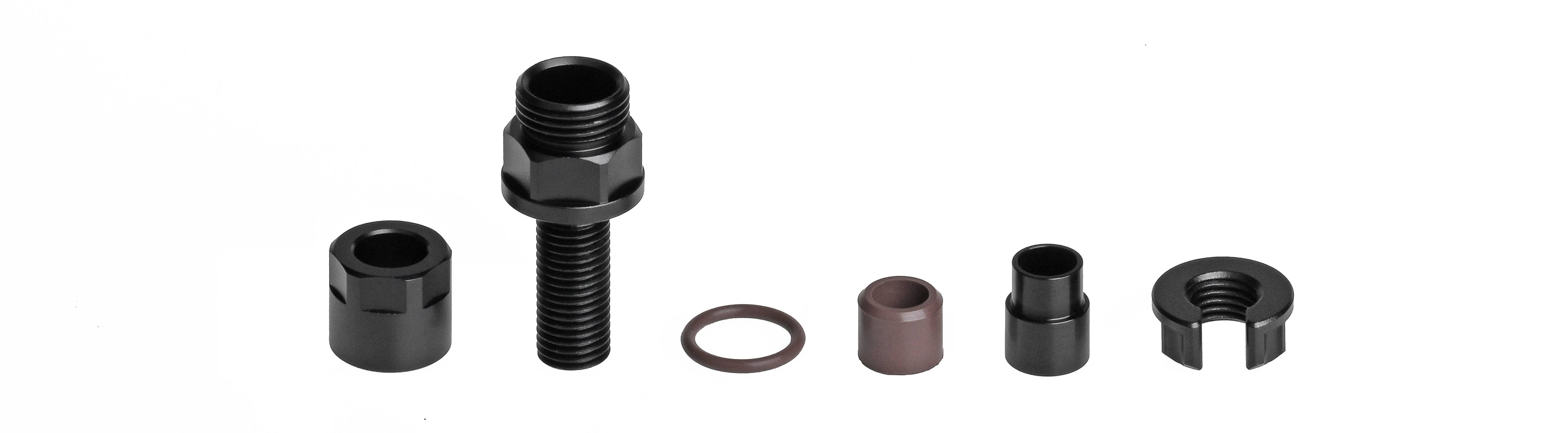

清单
- 1 x 压塞
- 1 x 套环
- 1 x 密封件
- 1 x 间隙环
- 1 x 锁帽
- 1 x 密封圈
- 1 x 螺母
- 1 x 螺丝本体
参数
| 产品 | 货号 | 本体材质 | 适配的 SUBLAB 线缆规格 | 适配套环规格 | 适配压塞规格 | 适配间隙环厚度 | 适配的密封件规格 | 防水深度 | 重量 |
|---|---|---|---|---|---|---|---|---|---|
| 7.8 x 5.6 不锈钢穿线格兰头 | 13030602-0001 | 316不锈钢 | 3x16AWG | 7.8 x 5.6 | 7.8 | 3.5 | #3棕色 | 1000米 | ≈50g |
| 7.8 x 5.6 铝合金穿线格兰头 | 13030601-0002 | 6061铝合金 | 3x16AWG | 7.8 x 5.6 | 7.8 | 3.5 | #3棕色 | 300米 | ≈15g |
| 7.2 x 4.6 不锈钢穿线格兰头 | 13030602-0003 | 316不锈钢 | 6x24AWG | 7.2 x 4.6 | 7.2 | 3.0 | #3棕色 | 1000米 | ≈50g |
| 7.2 x 4.6 铝合金穿线格兰头 | 13030601-0004 | 6061铝合金 | 6x24AWG | 7.2 x 4.6 | 7.2 | 3.0 | #3棕色 | 300米 | ≈15g |
| 5.6 x 3.4 不锈钢穿线格兰头 | 13030602-0005 | 316不锈钢 | 4x28AWG | 5.6 x 3.4 | 5.6 | 4.5 | #2黑色 | 1000米 | ≈50g |
| 5.6 x 3.4 铝合金穿线格兰头 | 13030601-0006 | 6061铝合金 | 4x28AWG | 5.6 x 3.4 | 5.6 | 4.5 | #2黑色 | 300米 | ≈15g |
| 8.4 x 5.9 不锈钢穿线格兰头 | 13030602-0007 | 316不锈钢 | 2x16AWG+4x26AWG | 8.4 x 5.9 | 8.4 | 3.5 | #3棕色 | 1000米 | ≈50g |
| 8.4 x 5.9 铝合金穿线格兰头 | 13030601-0008 | 6061铝合金 | 2x16AWG+4x26AWG | 8.4 x 5.9 | 8.4 | 3.5 | #3棕色 | 300米 | ≈15g |
| 7.8 x 4.1 不锈钢穿线格兰头 | 13030602-0009 | 316不锈钢 | 2x24AWG+2x26AWG | 7.8 x 4.1 | 7.8 | 3.0 | #3棕色 | 1000米 | ≈50g |
| 7.8 x 4.1 铝合金穿线格兰头 | 13030601-0010 | 6061铝合金 | 2x24AWG+2x26AWG | 7.8 x 4.1 | 7.8 | 3.0 | #3棕色 | 300米 | ≈15g |
| 6.4 x 4.3 不锈钢穿线格兰头 | 13030602-0011 | 316不锈钢 | 3x20AWG | 6.4 x 4.3 | 6.4 | 5.5 | #2黑色 | 1000米 | ≈50g |
| 6.4 x 4.3 铝合金穿线格兰头 | 13030601-0012 | 6061铝合金 | 3x20AWG | 6.4 x 4.3 | 6.4 | 5.5 | #2黑色 | 300米 | ≈15g |
| 防划伤扳手工具 | 13030605-0013 | FDM 打印 PPA-CF | / | / | / | / | / | / | ≈42g |
尺寸图：
*图中 "S" 为 间隙环 的厚度。
零件名称：
密封结构原理详析：
随锁帽拧紧，压塞向下压动密封件；密封件被压缩向内外和斜面扩张；当锁帽贴近合适高度的间隙环时，线缆护套被压缩到保持位置且护套有明显收窄抱痕，有一定的抗线缆拉扯的能力。
随着外部水深或水压增大，线缆护套整体会被向内推进，此时套环顶住了护套底端切面；密封件进一步被压紧抱住线缆护套；密封件向螺丝本体内部表面挤压；密封件向螺丝本体内部的斜面越压越紧。
压塞和套环的不同孔径适配了不同外径和不同护套厚度的线缆，套环的最小内径孔刚好为护套的截面最小直径，从而顶住线缆防止被水压向内部推进蠕动。
分体式的压塞可以避免锁帽拧紧时因摩擦力导致密封件受到其他非密封压缩方向的扭动和位移。
分体式的压塞和套环适配不同线缆，也可定制套环与螺丝本体一体从而减少一个零件降低批量成本。
间隙环厚度决定了拧入深度，决定了锁帽的拧紧扭矩，决定了密封件的压缩量，应按照所标示的建议厚度选用。
穿线格兰头推荐安装孔：
| 推荐安装孔尺寸 | 穿线格兰头 |
|---|---|
| 开孔尺寸 （A） | Ø10.1±0.1 / 螺纹 |
| 舱壁厚度 （B） | 13 |
| 表面范围 （C） | 20 |
指南
1.准备线缆，剪取合适长度的护套线缆，剥去进舱端的护套和内芯填充物，注意护套末端平整。
2.使用酒精和无尘布，擦干净线缆外皮和格兰头的各个部件。
3.将格兰头的各部件依次穿好，向内按紧线缆剪切的台阶顶住套环，手拧锁帽初步固定。
4.使用扳手和台虎钳或专用扳手工具套入锁帽和螺丝，拧紧至间隙环刚好不晃动即可。
*注意事项：
1.进入格兰头部分的护套末端需要裁切平整，贴合套环。
2.各部件必须使用酒精擦净清洁，尤其是线缆、螺丝内部、密封件，任何灰尘油渍等杂质都会对密封产生影响。
3.铝合金版本的格兰头不适合常规扳手和台虎钳，会夹伤和夹变形，影响密封及外观。推荐使用专用扳手工具。
4.专用扳手工具多次使用后可能会松动，是正常现象，注意拧紧至间隙环不晃动后不要再继续旋紧导致扳手过度松动，正常施力拧紧到位不会损坏工具。
5.可以到 makerworld 下载 扳手工具 的打印文件自行打印，推荐 PPA-CF 或其他同等强度的工程材料，普通材料无法使用。
6.可以到 makerworld 下载 间隙环 的打印文件自行打印，使用多色的间隙环区分辨识线缆，可使用普通耐水材料打印。
7.配套的间隙环厚度存在误差，但均在合适经验证的范围内。
8.自己下载模型打印的扳手可能存在尺寸误差，需要自行调整，也可选购打印好的成品扳手。
9.拧紧锁帽过程中，需将线向内按紧，使缆剪面顶住套环。
第三方线缆如何选择格兰头规格？
如原理详析，决定格兰头规格选择的数据有两项：1.线缆护套的 外径a，2.线缆护套的 内径b （表现为整股线缆内芯所能穿过的最小的孔）；
适配套环规格 A x B 即这两项数据的对比项，其中需要满足 A≥a；B≥b，且 ，（A-a）≤0.8；（B-b）≤0.8，此范围内，可沿用所标示的间隙环规格。
以上为大量的产品测试数据结论，但使用第三方线缆仍然需要进行专门的水压测试，包括高低温，压力震荡和长周期保压（建议保压2周）。
如 a 和 b 任意一数据不在范围内，则需测试其他间隙环厚度也就是压缩量，压缩量的简易测试方法为，安装后，拔线缆，测试线缆从格兰头拔出的松脱力。
其中，还需要考虑线缆护套材质和硬度数据，这两者极大影响了密封性能。
总之，使用第三方线缆，务必进行多项密封可靠性测试。
特殊规格线缆和数据不符的线缆，应当提出尺寸定制和规格扩充，而不可草率选用。
FAQ
● 密封件部分可以反复拆装吗？
不建议反复拆装，如必须拆装，尽量不超过2次，并且已经被压缩后的线缆不应该再次压缩同一位置，应当重新裁剪线缆护套。
● 防水深度如何保证？
本专利设计的尺寸结构，当锁帽拧到规定位置时，密封件的压缩量满足所表示水深的密封要求。
● 和灌胶的穿线螺丝/接插件比有什么优势？
灌胶的穿线螺丝尾部不可弯折和拉扯；无需等待胶固化，拧紧到位即可完成密封；可以拆卸，而灌胶的穿线螺丝需要剪断线缆并丢弃螺丝；
主要优势是免灌封，比穿线螺丝更可靠和便捷，省去了灌胶固化等待时间。和接插件比是一种不可插拔的固定出线连接。
● 有其他形式的安装方式吗？
标准品为穿线螺丝相似的螺栓螺母加密封圈的安装方式。
后续会有其他方式规格，如带有台阶边的使用螺丝固定到面板的安装形式，如螺纹部分为光滑带密封圈的圆柱面直接插入孔的方式等。
● 水深数据是理论值吗？
是经过实际小批量打压测试的数据，如 1000米 水深，实际按照 1200米 打压测试一周以上。
● 其他品牌的线缆可以用吗？
需要打压测试确定是否合适，额定耐压水深是使用 sublab 标准线缆的测试结果。
