产品描述
本水下屏蔽线缆适用于水下环境（淡水及海水），应用于水下机器人，水下配件等，可随设备在水中使用，需要注意线缆两头的防水处理。
内芯及外护套材质经特别调整，可以与树脂或硫化胶粘接良好。内部填充凯夫拉具有抗拉能力。
屏蔽线缆更适合通信，内部有铝箔和导流线，常用于CAN bus、RS485等工业总线信号、ethernet、usb等网络摄像头等网络设备。
清单
- 对应线缆 n 米
参数

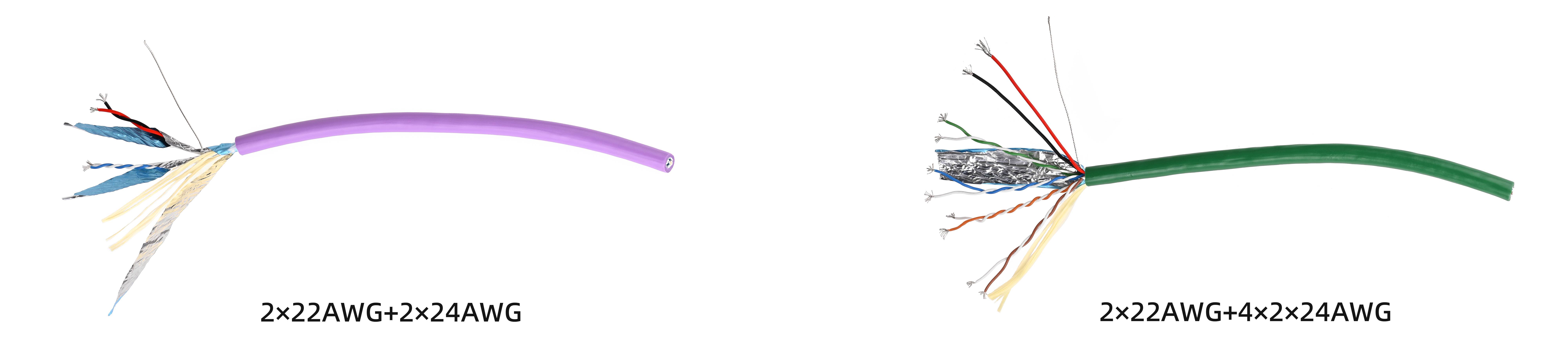

| 产品 | 货号 | 外径 | 芯线颜色 |
|---|---|---|---|
| 2×22AWG+2×24AWG水下屏蔽线缆 | 13010205-0001 | 7.5±0.2 | 红-黑，白-蓝 |
| 2×22AWG+4×2×24AWG水下屏蔽线缆 | 13010205-0002 | 7.5±0.2 | 红，黑，白-蓝，白-绿，白-橙，白-棕 |
| 名称 | 2×22AWG+2×24AWG | 2×22AWG+4×2×24AWG |
| 导流线 | 多股精绞镀锡铜丝 19*0.12 | 多股精绞镀锡铜丝 19*0.12 |
| 总屏蔽层 | 整体成缆后，绕包铝箔屏蔽层，导电面与导流线接触 | 整体成缆后，绕包铝箔屏蔽层，导电面与导流线接触 |
| 抗拉层 | 凯夫拉 | 凯夫拉 |
| 隔离 | 超薄无纺布 | 超薄无纺布 |
| 护套材质 | 聚醚PUR | 聚醚PUR |
| 护套颜色 | 紫色 | 绿色 |
| 护套厚度 | ≥1.35 | ≥1.0 |
| 长期工作温度 | -20∽80℃ | -20∽80℃ |
| 线缆抗拉强度 | 100kg | 100kg |
| 导体 | 2×22AWG+2×24AWG | 2×22AWG+4×2×24AWG |
| 绝缘材料 | 铁氟龙FEP | 铁氟龙FEP |
| 绝缘 | 22AWG（1.3±0.1）；24AWG（1.05±0.05） | 22AWG（1.3±0.1）；24AWG（1.05±0.05） |
| 颜色 | 红，黑（紧密双绞）；白，蓝（紧密双绞） | 红，黑；白-蓝，白-绿，白-橙，白-棕（紧密双绞） |
| 屏蔽 | 外部绕包铝箔 | 外部绕包铝箔 |
| 适配格兰头规格 | 7.8 x 5.6 | 7.8 x 5.6 |

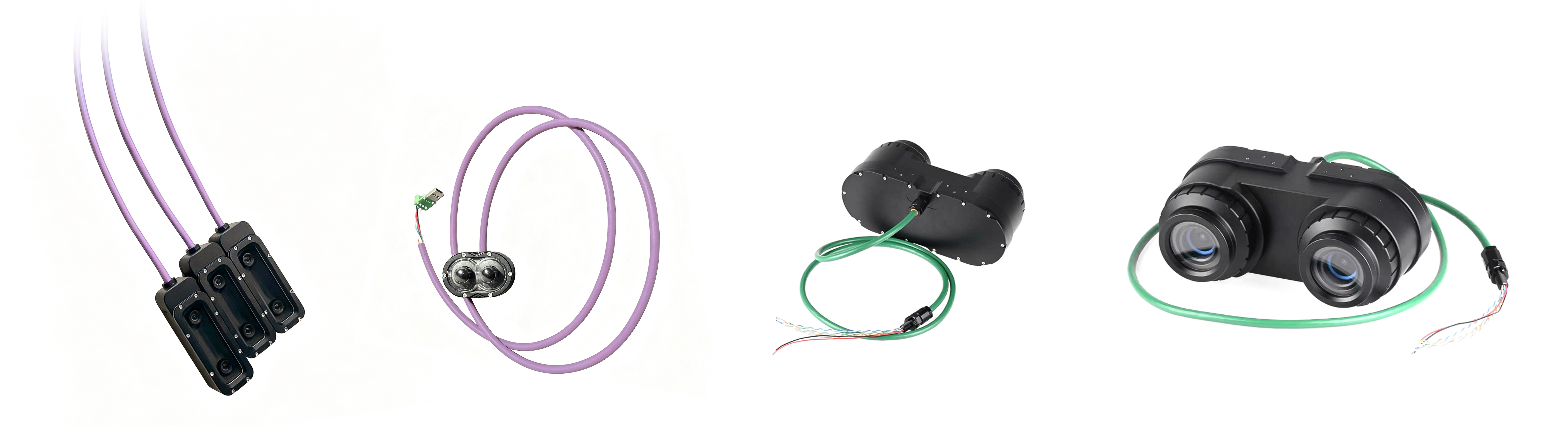

使用案例：
指南
FAQ
● 线头如何防水？
防水处理方法与需求有关，主要考虑以下需求 1.是否可插拔；2.防水深度； 3.寿命要求；4.环境介质；5.连接方式（线对线，密封舱出线）等。
简单防水处理：使用穿线螺丝，树脂灌封等。
1000米深度内防水处理：传统函料密封，如水泵线缆的胶珠，格兰头等。
深水防水处理：硫化胶灌封，压制水密接插件，聚氨酯压制的固定接头等。
● 多少米起订？
1米。
● 如何剥线？
可以使用斜口钳或刀片，也可使用剥线器，批量裁线需使用气动或电动剥线器，内部凯夫拉需单独剪断。
● 使用温度范围是？
长期工作温度：-20°~80°，储存温度-20°~50°
● 线皮破了能用吗？
线皮破了可能导致短路或断路，并且影响防水。
● 线缆长短对信号传输有影响吗？
有，应测试后选用。
