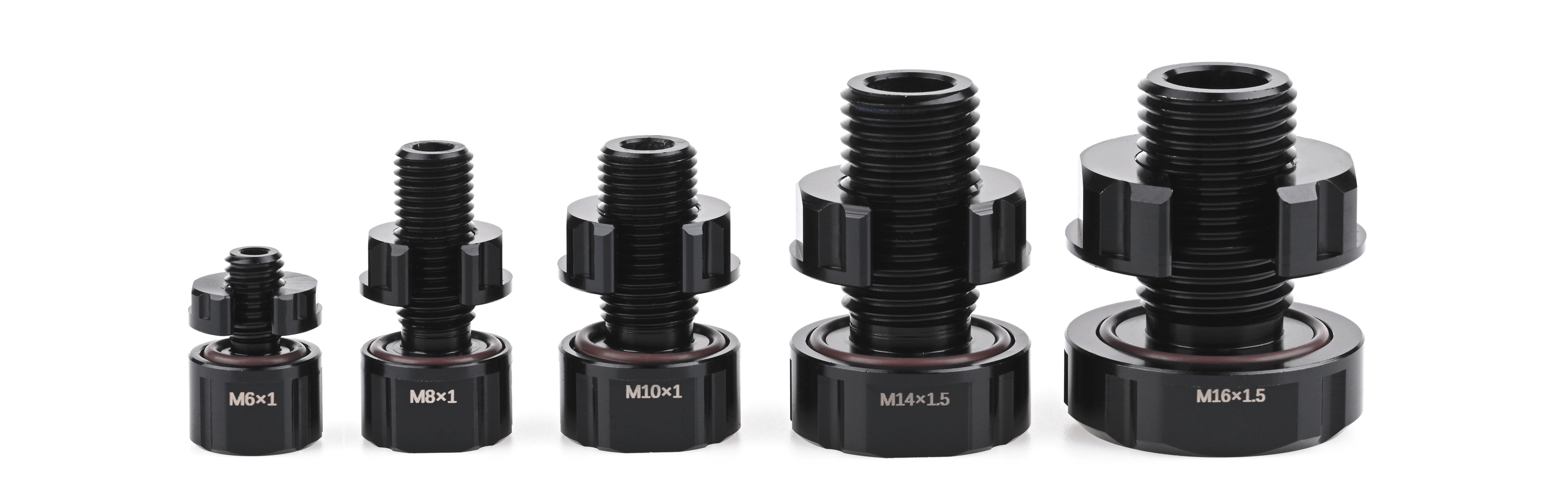

产品描述
堵头螺丝为实心螺栓，用于密封水下设备壳体上额外的开孔，或替换原有穿线螺丝的孔位。
螺栓的扳手槽未贯穿至底部，保留的圆形台阶可以保护舱盖以免扳手操作时划伤舱盖密封面，当螺栓紧密排列而无足够操作空间时，可使用卡簧钳等工具拧头部的一圈半圆槽而无需特制工具。推荐在螺母与舱壁之间添加垫片或防滑垫片用于紧固防松，螺母处不应添加任何减少摩擦力的滑动垫片如密封圈等，推荐使用乐泰螺纹胶对螺母和螺丝涂抹以防松动，注意螺纹胶不可触碰到密封圈和密封圈接触面。

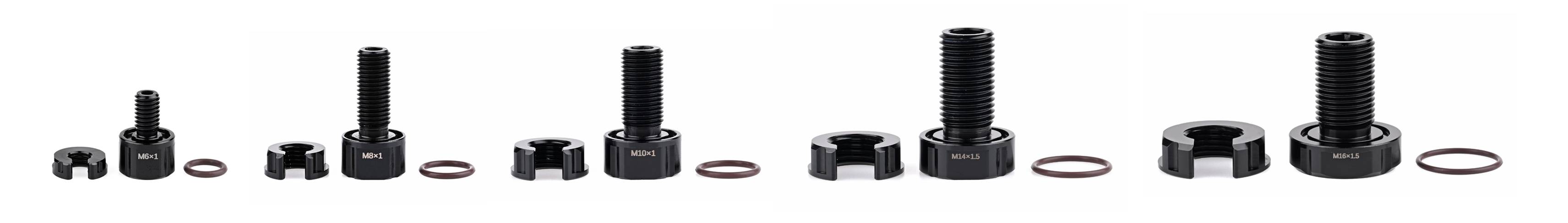

清单
任一款堵头螺丝均包含以下项目。
- 1 x 堵头螺丝
- 1 x 密封圈
- 1 x 开口螺母
参数
| 产品 | 货号 | 材质 | 外观 | 密封圈规格（均为O型圈） | 密封圈材质 |
|---|---|---|---|---|---|
| M6x1堵头螺丝 | 13020201-0006 | 6061铝合金 | 黑色氧化 | Ø7 x 1.5 | FKM75 氟胶棕色 |
| M8x1堵头螺丝 | 13020201-0008 | 6061铝合金 | 黑色氧化 | Ø10 x 1.5 | FKM75 氟胶棕色 |
| M10x1堵头螺丝 | 13020201-0010 | 6061铝合金 | 黑色氧化 | Ø12 x 1.5 | FKM75 氟胶棕色 |
| M14x1.5堵头螺丝 | 13020201-0014 | 6061铝合金 | 黑色氧化 | Ø17 x 1.5 | FKM75 氟胶棕色 |
| M16x1.5堵头螺丝 | 13020201-0016 | 6061铝合金 | 黑色氧化 | Ø20 x 1.5 | FKM75 氟胶棕色 |
| 参数 | 穿线螺丝 |
|---|---|
| 最大额定深度 | 与实际灌封和场景有关 / 样品测试可达1000米 |
| 设计寿命 | 与实际灌封和场景有关 / 样品测试可达3年或300次循环 |
| 额定温度（空气） | 与实际灌封和场景有关 / 样品测试可达 -25 至 60°C |
| 额定温度（水） | 与实际灌封和场景有关 / 样品测试可达-4 至 40°C |
注意：顶部的内六角扳手槽仅用于快速地拧紧或拆卸，不适合施加较大的力矩，应当使用合适扳手对螺栓的对边进行最终拧紧，以达到合适安装力矩。
| 尺寸 | M6x1堵头螺丝 | M8x1堵头螺丝 | M10x1堵头螺丝 | M14x1.5堵头螺丝 | M16x1.5堵头螺丝 |
|---|---|---|---|---|---|
| 螺纹减重孔直径 （A） | 2.5 | 4 | 5 | 8.5 | 10 |
| 螺纹规格 （B） | M6x1 | M8x1 | M10x1 | M14x1.5 | M16x1.5 |
| 总螺纹长度 （C） | 10 | 20 | 20 | 26 | 26 |
| 从舱壁到顶部高度（D） | 9 | 9 | 9 | 9 | 9 |
| 总外径 （E） | 13 | 15 | 18 | 24 | 30 |
| 内六角扳手槽对边距离 （F） | 6 | 6 | 6 | 6 | 6 |
| 螺母厚度 （G） | 4 | 6 | 7 | 8 | 9 |
| 螺母开口距离 （H） | 3.5 | 4.5 | 6 | 9 | 10 |
| 对边扳手槽距离 （I） | 12 | 13 | 16 | 22 | 27 |
| 推荐安装孔尺寸 | M6x1堵头螺丝 | M8x1堵头螺丝 | M10x1堵头螺丝 | M14x1.5堵头螺丝 | M16x1.5堵头螺丝 |
|---|---|---|---|---|---|
| 开孔尺寸 （A） | Ø6.1±0.1 / 螺纹 | Ø8.1±0.1 / 螺纹 | Ø10.1±0.1 / 螺纹 | Ø14.1±0.1 / 螺纹 | Ø16.1±0.1 / 螺纹 |
| 舱壁厚度 （B） | 6 | 14 | 13 | 18 | 17 |
| 表面范围 （C） | 15 | 17 | 20 | 26 | 32 |
