产品描述

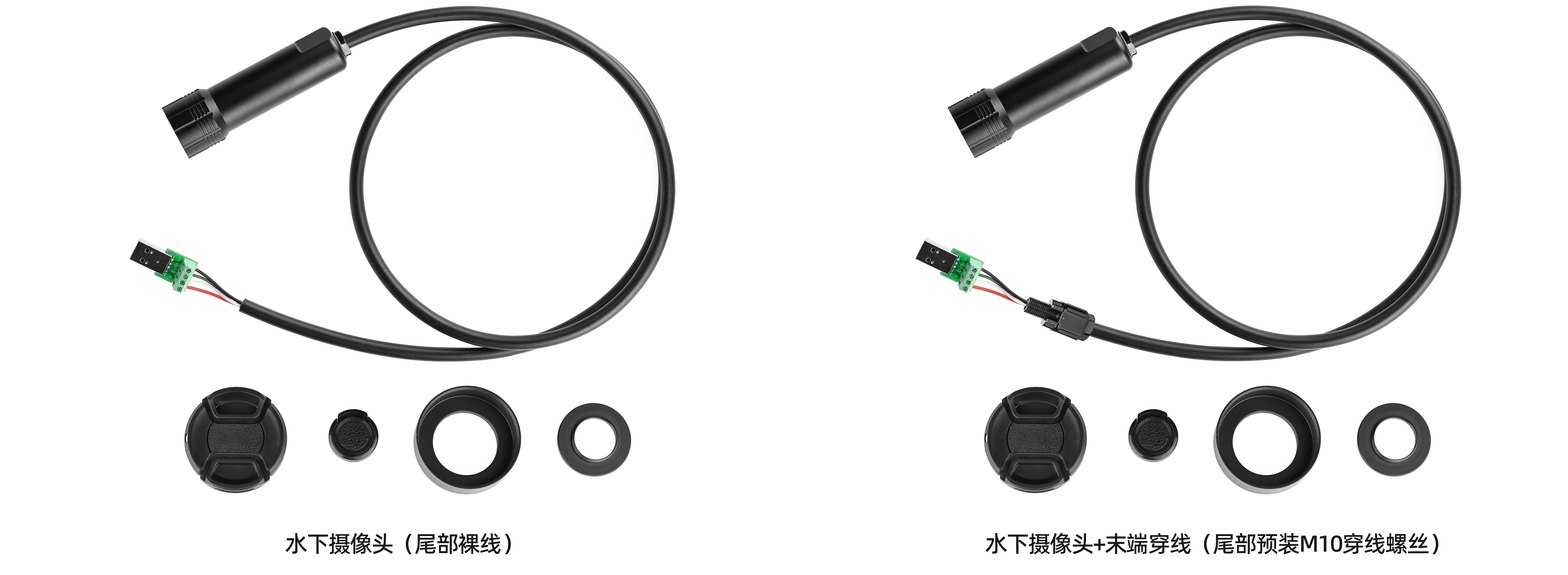

用于水下的外置 USB摄像头，自动对焦。全铝合金材质外部无螺丝，透镜为工业钢化玻璃，前端可安装 25mm规格通用滤镜。常规版尾部出线为裸线，线缆尾端需要做防水处理如使用穿线螺丝，线缆末端搭配穿线螺丝的版本为一个 M10的穿线螺丝，可直接拧到密封舱盖无需额外处理。
清单

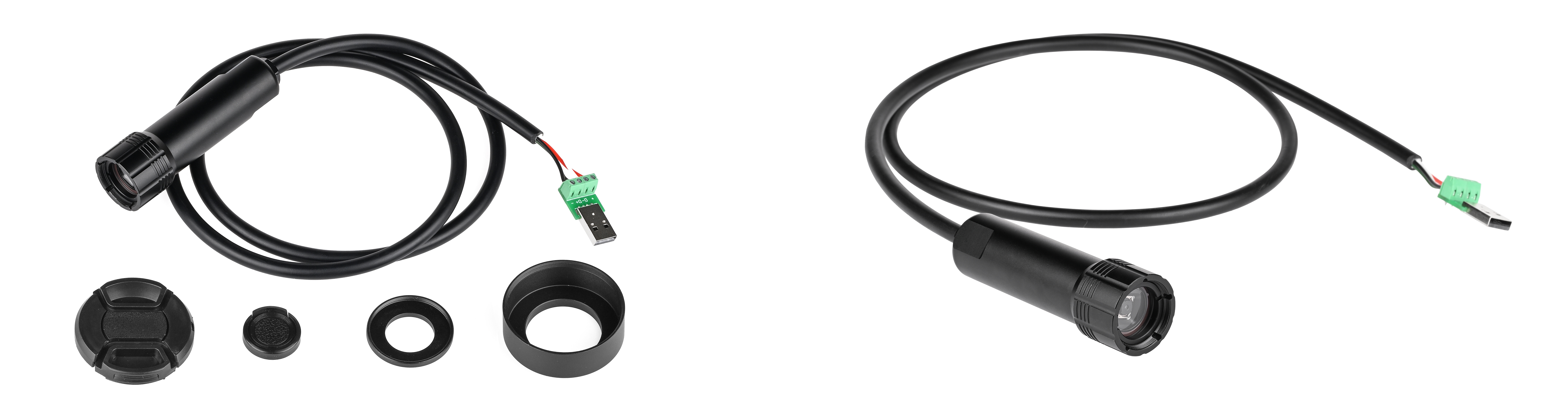

- 1 x 摄像头 +1 x USB测试接口
- 标配：小镜头盖 x 1 + 遮光罩 x 1 + 遮光罩镜头盖 x 1 + 遮光罩转接环 x 1
参数
| 产品 | 货号 | 线长 | 材质 | 重量 |
|---|---|---|---|---|
| 水下摄像头 | 11020101-0001 | 0.8米，尾部裸线 | 铝合金，黑色氧化 | 188g |
| 名称 | 参数 |
| 传感器 | 1/3.2 IMX179 |
| 像素 | 800万 |
| 像元尺寸 | 1.4x1.4um |
| 对焦方式 | AF 自动对焦 |
| 快门类型 | 卷帘快门 |
| 镜头空气中角度 | 90° |
| 最大分辨率 | 3264x2488 |
| 视频格式 | MJPEG，YUY2 |
| 图像颜色 | 彩色 |
| 白平衡 | 自动 |
| 麦克风 | 内部麦克风 |
| 支持系统 | Windows / MAC / Android / Linux |
| 帧数 | 30fps |
| 线缆 | 2x24AWG+2x26AWG水下线缆 |
| 接线定义 | 黑:GND，白:Data-，绿:Data+，红:VIN+5VDC |
| 输出 | USB 2.0 |
| 驱动 | 免驱 |
| 工作电压 | USB DC +5V |
| 工作电流 | 260mA |
| 工作温度 | -20℃~60℃ |
指南
测试方法：
将产品线缆尾部自带的临时USB插头插入电脑的USB端口，打开电脑的相机软件，选择摄像头后即可查看到画面。
*注意：尾部的USB接口仅用于快速测试，需要根据实际接线，裸线版本的尾部插头并不防水，需要使用穿线螺丝或水密接插件进行连接。
FAQ
● 尾部的穿线螺丝上的格兰头拧松了会影响防水吗？
会影响，不要拧松格兰头，格兰头的安装需要特殊工具。
● 前面装滤镜是什么尺寸？一般用什么颜色的？
常规的镜头有色滤镜 25mm 规格即可。水下摄像头一般使用红色滤镜做色彩还原。
● 尾部裸线的版本，接线后怎么做防水处理？
使用穿线螺丝接线，或压制为水密接插件插头。
● 线缆长度太短了。
可以线对线连接延长线缆，但不宜过长因为本摄像头为USB接口。
● 用Ardusub连接树莓派可以在QGC中直接看到画面吗？
不兼容Ardusub，可以使用OBS等软件查看视频流。
● 如何连接多摄像头？
可以使用USB HUB配合OBS连接多个摄像头。
● 麦克风能听到水下的声音吗？
麦克风在内部，内部有填充导热胶，所以麦克风的作用不大，可以忽略。
● 尺寸是不是和另一款照明灯一样的？
是的。
