产品描述

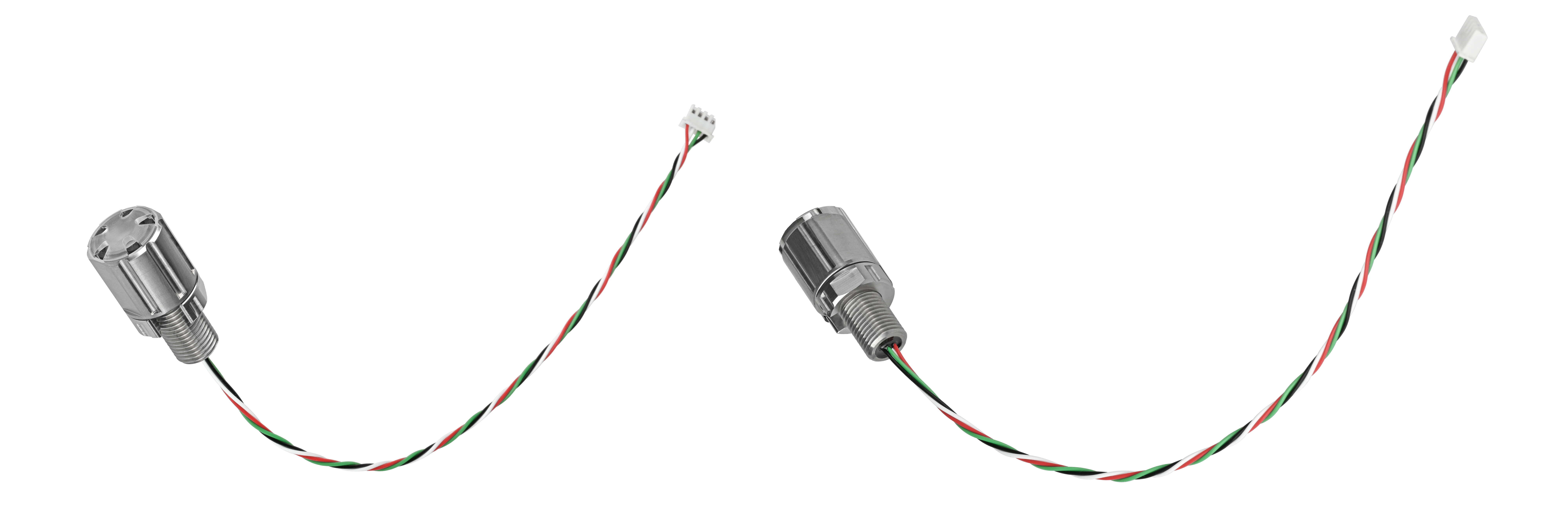

本深度传感器的探头处为耐腐蚀的金属膜片，是不锈钢波纹膜片隔离的充油式压力传感器，绝压型，可测量最高至 35Bar (350m 深度)。
水压通过隔离膜片和灌注的硅油传递到内部传感电路，可在水下常驻无需维护。内部带有解算板，采集 24 位的压力和温度数据，经过温度补偿转换为深度数据，通过串口输出深度和温度数据。

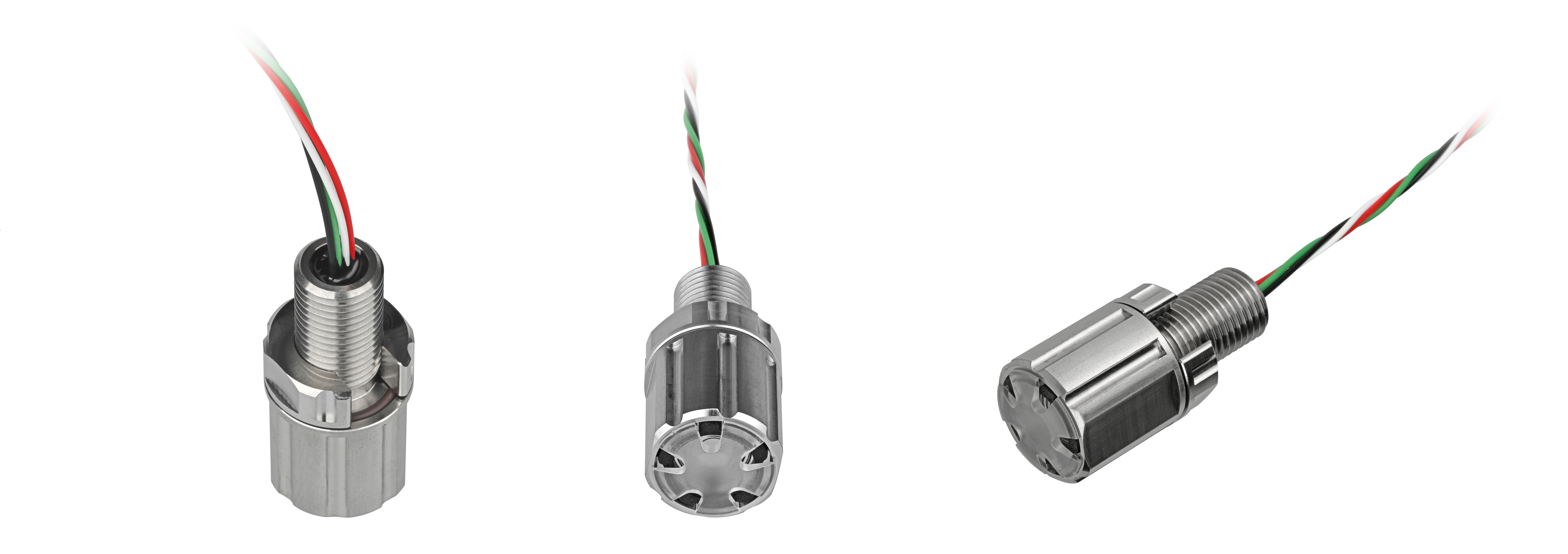

更适合对可靠性及耐久性具有更高要求的场景，因金属膜片不可接触利物，膜片外部还装有可拆卸的保护盖。

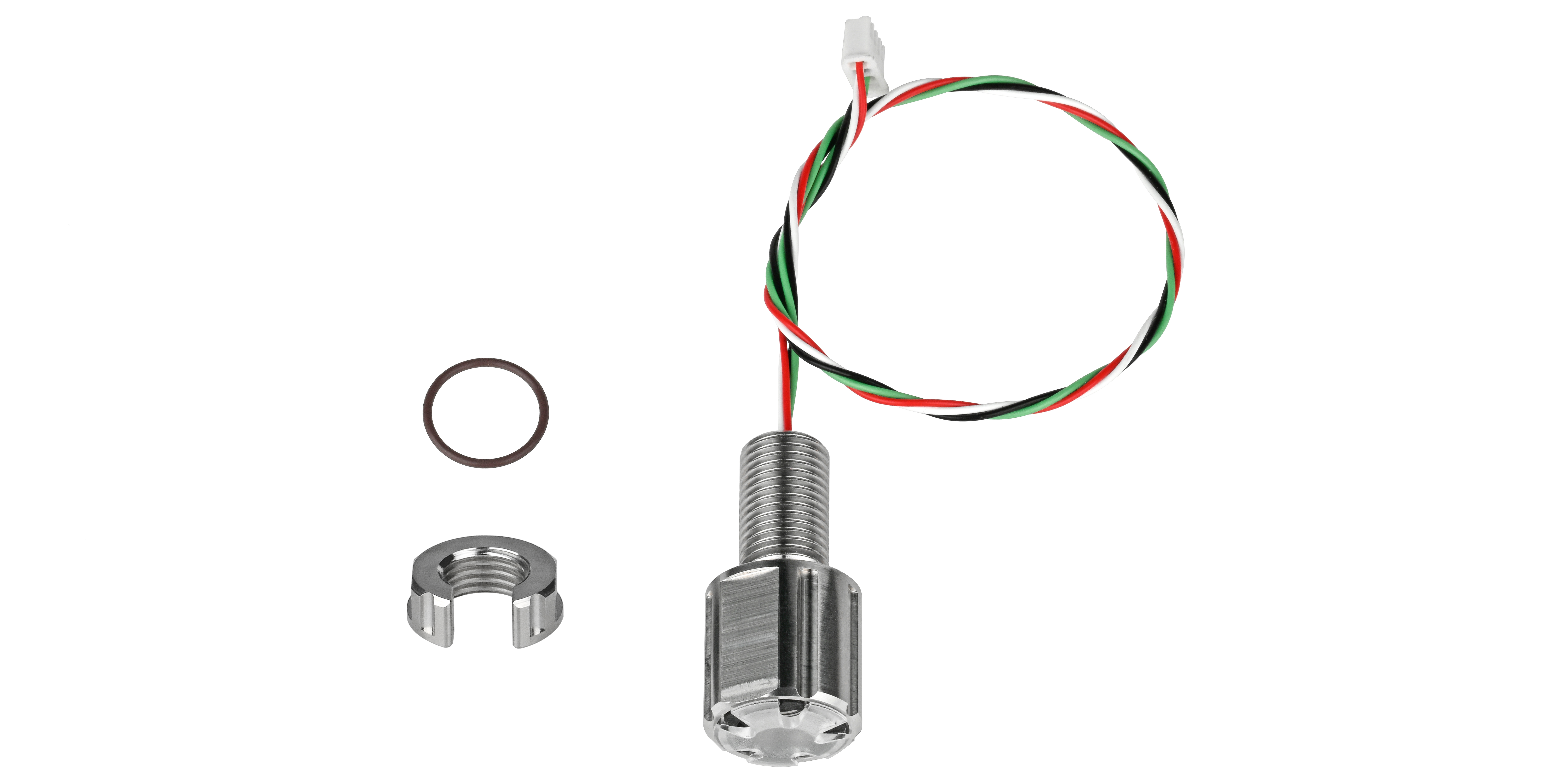

清单
- 1 x 传感器
- 1 x 密封圈
- 1 x 螺母
- 1 x 额外保护盖
参数
| 产品 | 货号 | 材质 | 重量 |
|---|---|---|---|
| M14金属膜片深度传感器 | 11010501-0014 | 不锈钢 | 82g |
外形尺寸：
| 参数 | M14深度传感器 |
|---|---|
| 螺纹尺寸 | M14×1.5 |
| 材质 | 不锈钢 |
| 供电电压 | 5V |
| 额定电流 | 20mA |
| 通信方式 | USART(TTL) |
| 波特率 | 115200 |
| 压力范围 | 0-35Bar |
| 过压压力 | 2×压力范围 |
| 基本误差 | ±0.2%FS(±0.72m) |
| 总误差范围 | ±1%FS(3.6m) |
| 工作温度 | -10 ~ 80℃ |
| 温度精度 | ±2℃ |
| 线长 | 约 300mm |
| 连接器类型 | XH2.54-4Pin |
接线定义：
推荐安装孔：
| 推荐安装孔尺寸 | M14深度传感器 |
|---|---|
| 开孔尺寸 （A） | Ø14.1±0.1 / 螺纹 |
| 舱壁厚度 （B） | 18 |
| 表面范围 （C） | 26 |
指南及通信协议
FAQ
●内置解算板吗？
是的，内部带有解算板，采集 24 位的压力和温度数据，经过温度补偿转换为深度数据，通过串口输出深度和温度数据。
● 线缆可以延长吗？
传感器为TTL电平，不适用于过长的线缆连接。过长的线缆可能导致误码增加，可通过电平转换的方式来延长线缆。
● 传感器需要校准吗？串口读取是什么数据？还需要处理再得到温度数据吗？
传感器将读取到的压力值转换为深度值，可在水面对传感器的读数进行校准。
串口读取的是经过解算后的深度值和温度值（原数据），无需再处理直接通过串口读取数据。
● 金属膜片被扳手碰到变形有凹坑了，有影响吗？
有，不建议继续使用，数据和密封性会产生问题。
● 可以用手指按压测试压力吗？
不建议，手指按压受压不均，还可能被指甲按变形。
● 是否直接兼容 ardusub ？
否，为串口输出。
