产品描述

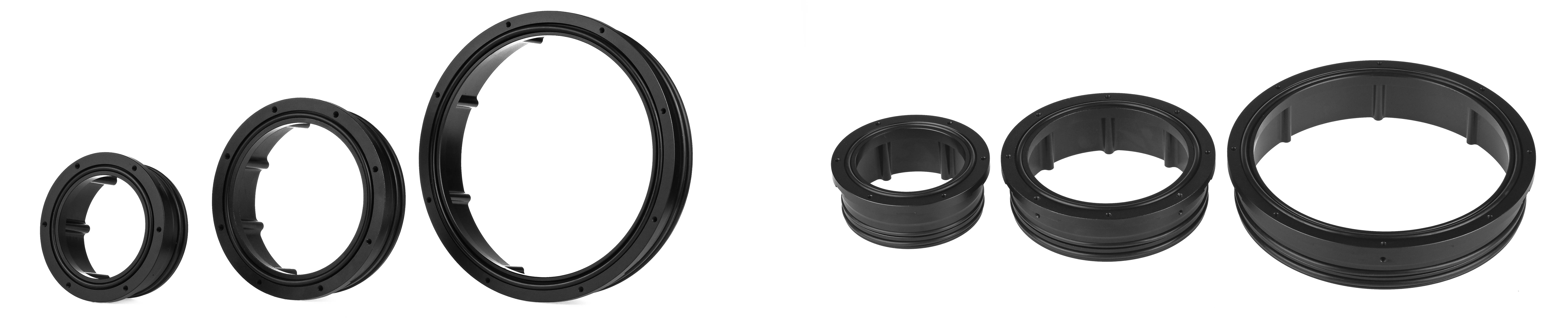

用于SUBLAB系列密封舱的法兰，为铝合金材质。
本法兰的两端用于安装舱盖或半球罩，仅适配SUBLAB的系列密封舱。

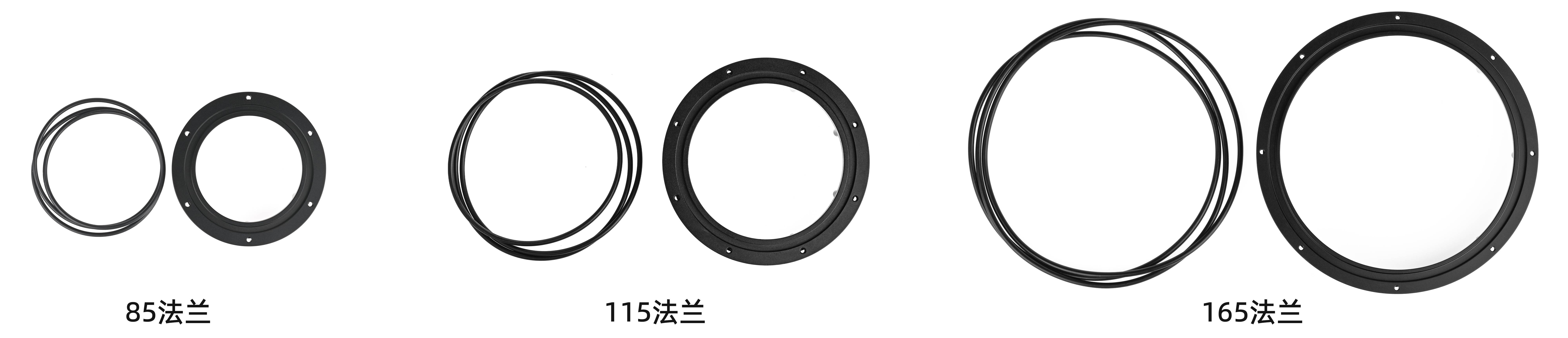

清单
- 1 x 法兰
- 1 x 端面密封圈
- 2 x 径向密封圈
参数
| 产品 | 货号 | 材质 | 重量 |
|---|---|---|---|
| 85法兰 | 14010401-0851 | 铝合金，黑色氧化 | 116g |
| 115法兰 | 14010401-1151 | 铝合金，黑色氧化 | 190g |
| 165法兰 | 14010401-1651 | 铝合金，黑色氧化 | 276g |
| 产品 | 外径 A | 内孔 B | 高度 C | 活塞直径 D | 活塞长度 E | 内安装孔圆 F | 内安装孔 G | 内壁最大直径 H | 侧面螺纹孔 I |
|---|---|---|---|---|---|---|---|---|---|
| 85法兰 | 85 | 58.6 | 32.5 | 75.6 | 26.5 | 65 | M3 | 68 | M3 |
| 115法兰 | 115 | 86 | 32.5 | 105.6 | 26.5 | 93 | M3 | 95.5 | M3 |
| 165法兰 | 165 | 136.6 | 32.5 | 155.6 | 26.5 | 144 | M3 | 145 | M3 |
指南
FAQ
● 密封圈接触面的地方不小心划伤了还能用吗？
不可以，有漏水风险。
● 和你们的铝合金管及亚克力管通用吗？
同尺寸都适配，可直接替换。
● 每次都要涂抹润滑脂在密封圈上吗？
是的，涂抹润滑脂的好处：涂抹时可以排除密封圈上的灰尘杂质；涂抹润滑脂可以让密封圈黏在槽内方便装配；涂抹润滑脂后塞入舱管才会顺滑。如果不涂抹润滑脂还会导致难以塞入，而且密封圈产生不良的扭曲。
● 台阶上的缺口是什么作用？
用于使用工具撬出缝隙，方便拆卸法兰。
● 侧面的螺纹孔有什么用？
对应法兰侧面的螺纹孔，亚克力舱不需要使用，用于铝合金管法兰的额外保护。亚克力管可以使用抽真空配件，对舱体抽略微真空，法兰则不会脱落；或者最后拧紧舱盖，因为内部空气存在也不容易脱落。侧面螺丝属于额外保护。
● 螺丝滑丝了怎么办？
更换法兰，不可继续使用，下次注意不要过度拧紧。
● 为什么不装密封圈不能塞到管子里？
因为不装密封圈塞入时会倾斜，导致管子内壁被划伤影响密封。
● 安装舱盖用多长的螺丝？
螺丝拧紧后不顶到螺纹最底部。
