产品描述

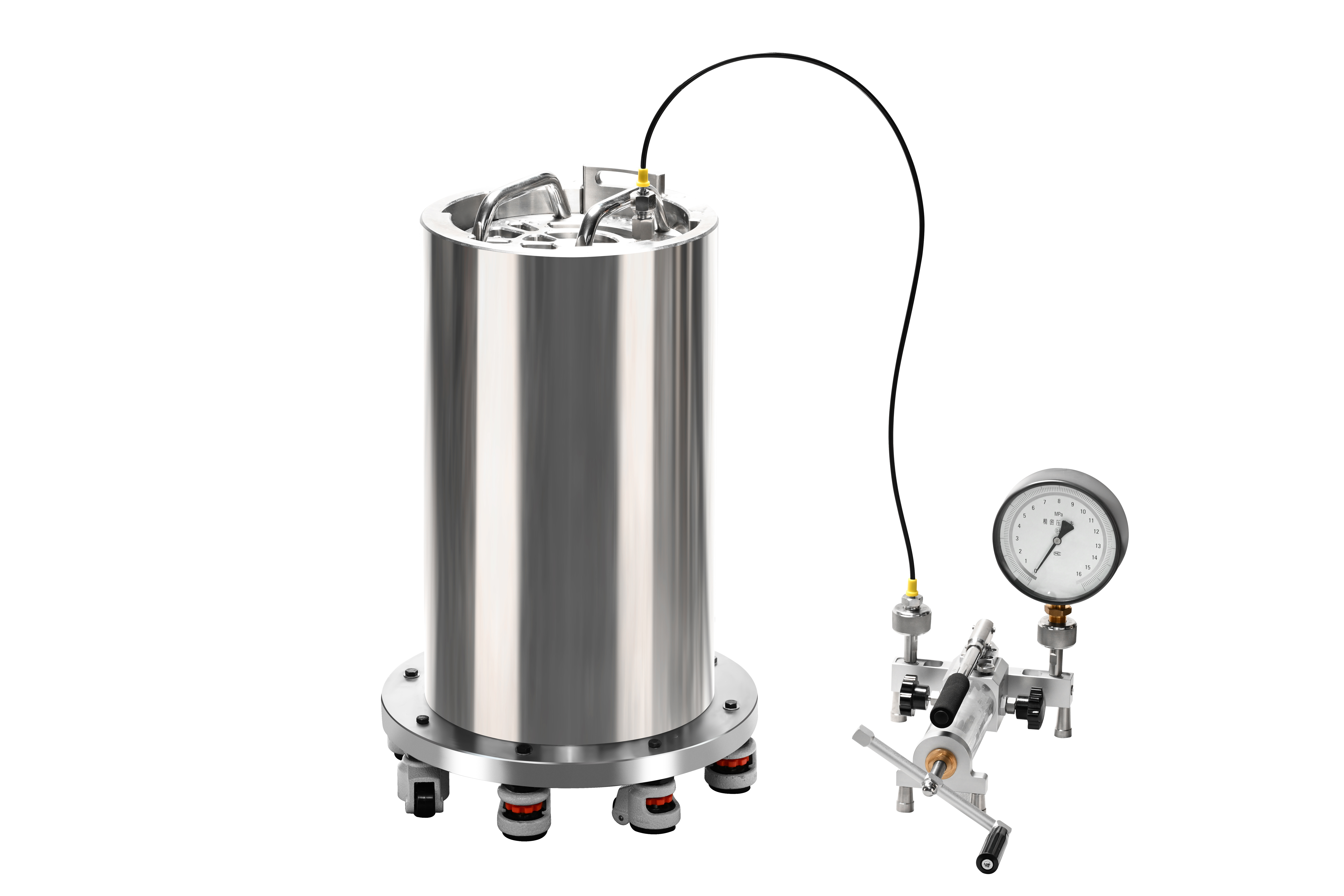

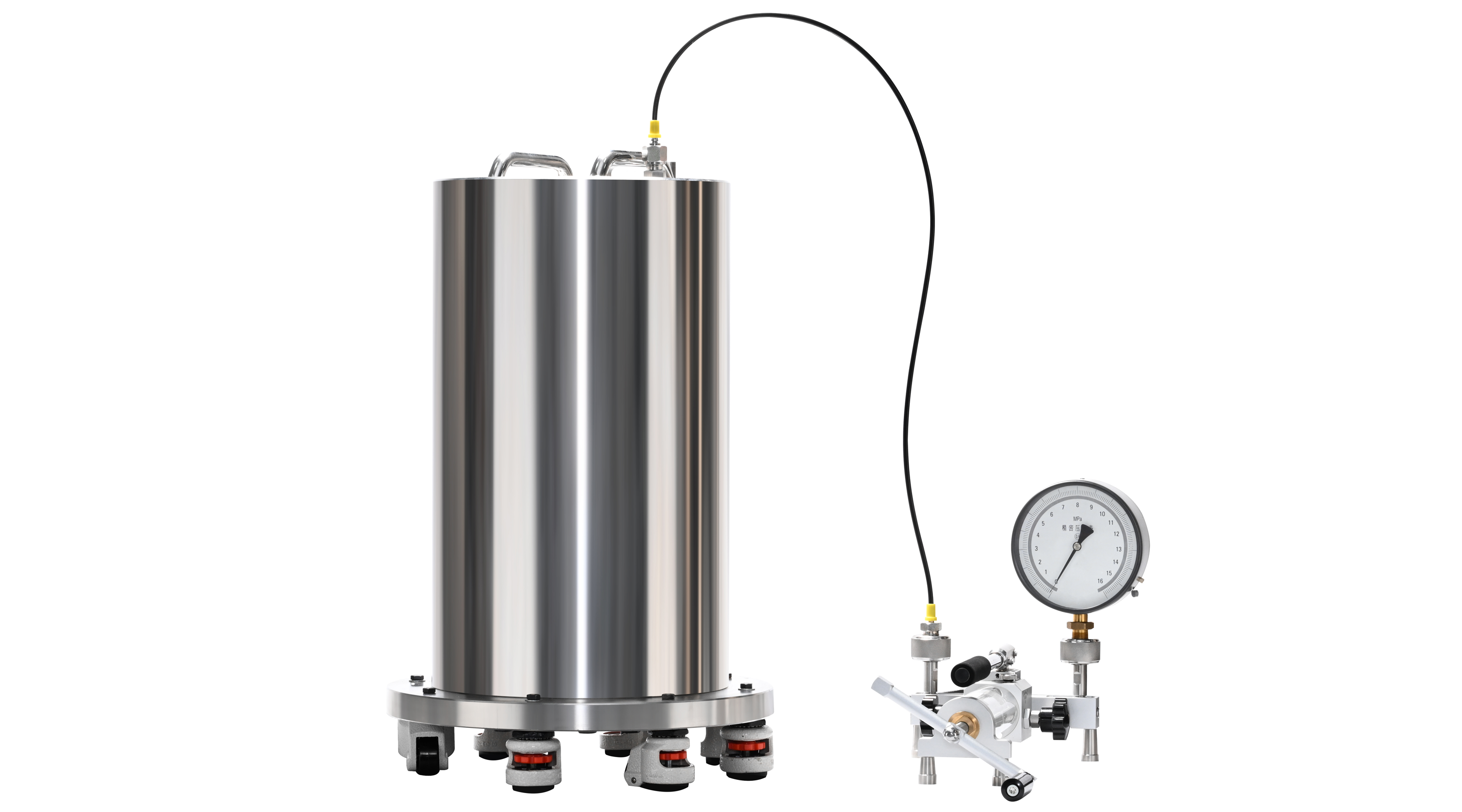

水压测试机包括手动压力源和耐压罐体，用于对产品进行水压测试，压力介质为纯净水，罐体内可模拟 10Mpa 即1000米水深的水压。不仅可以将被测物放于罐体内进行水压测试，还可以在舱盖上连接对外线缆对被测物进行供电或通信，舱盖上留有多个孔位也可安装螺栓类被测物。舱盖具有高强度把手和快速拆装槽位，可手动开启并旋转到位锁紧。
清单
手动水压测试机包含以下项目。
- 1 x 罐体
- 1 x 手动压力源
- 1 x 舱盖
- 1 x 沥水盘
- 1 x 安全挡块
参数
| 参数 | 10Mpa 水压测试机 |
|---|---|
| 罐体内部高度 | 455 |
| 罐体内径 | 250 |
| 罐体材质 | 不锈钢 |
| 舱盖材质 | 不锈钢 |
| 舱盖开孔数 | 18个 |
| 舱盖把手额定承重 | 单个200kgf/1960N |
| 介质 | 纯净水 |
| 额定压力 | 10Mpa（1000米水深） |
| 沥水盘占地尺寸 | 800x600 |
| 手动压力源压力范围 | 0-16Mpa |
| 压力表范围 | 0-16Mpa |
| 压力连接方式 | 快插接头 |
| 使用环境温度 | 0-50℃ |
| 罐体总重量 | 约200KG |
| 福马轮数量 | 8只 |
| 编码 | 15000102-1000 |
外形尺寸：
舱盖孔：
说明：
本压力测试机的耗材包含：舱盖密封圈，水，润滑脂，堵头螺丝等。
有预留安全压力范围，但压力不可长期高于10Mpa，如舱盖受压凸起变形则需要停止使用。
罐体很重，请不要徒手搬运，需使用吊机。
把手具有很高承重，在舱盖安装到位并且放置挡块后，再进行起吊。
不需移动时请将福马轮拧到台阶受力的位置。
需要掌握基本的液压安全知识再进行操作。
免责声明：
操作者应掌握基本的液压安全知识，按照基本液压安全规范进行设备管理和操作，若违规使用，相应责任自行承担，与厂家无关。
具体包括：
1.操作员不具备液压基本知识而导致机器损坏，或擅自对机器改装、拆装，不按说明书操作等；
2.罐体重量较大，因操作不当而侧倾撞击等导致人身伤害的；
3.地面不耐受重量产生房屋地面等损坏的；
4.超负载使用，高压液体导致人身伤害的；
5.机器使用过程中，溢水导致房屋或其他贵重设备泡水损坏的；
6.试验水压超过被测物体耐受极限，导致被测物损坏的。
指南
FAQ
● 泄压螺丝用什么工具拆？
HOP6，对边6mm六角扳手。
● 如何移动？
平地移动时，调节福马轮，直接推动。不可推动时，如图使用吊机，直接吊装到把手，吊起后移动。
● 溢水盘能接住罐子里所有水吗？
能，但是外部的水不要浸泡罐体，底部螺丝会生锈。

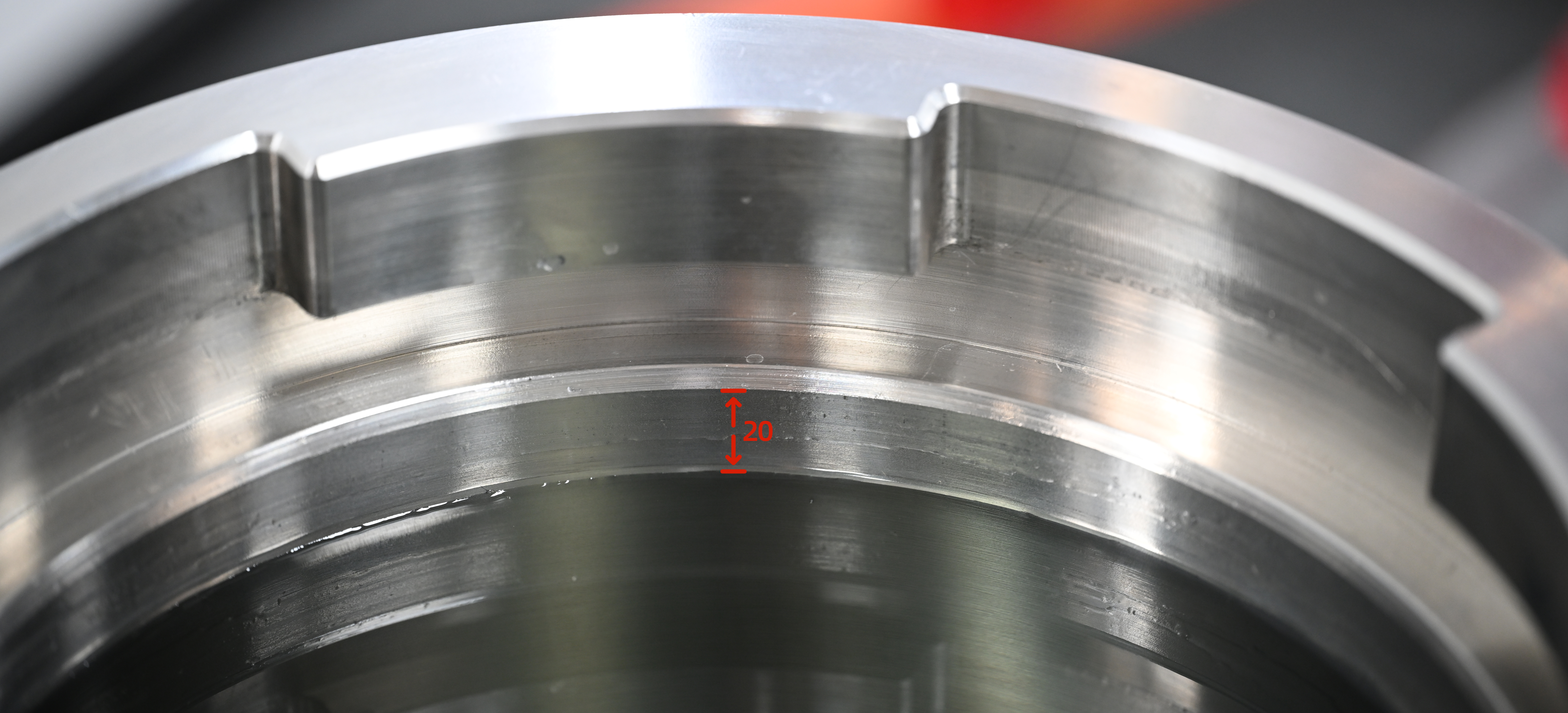

● 空罐满水到什么位置，多少 L 容量？
25L 左右，到距离面20mm即可。
● 保持压力久了表显压力略微下降是产品进水了吗？
不一定，液压系统保压随着时间压力自然会有所降低。长时间打压可以关闭截止阀，到时间再打开截止阀读表。注意泄压之前一定先打开截止阀再打开泄压阀。
●为什么底盘上的螺丝久了生锈？
因为需要耐受很大的力，所以使用12.9级碳钢螺栓，会有生锈现象，接触水后请及时擦干螺丝。
●手压泵很费力？
低压时费力，请检查截止阀是否完全打开，达到10Mpa左右时需要更用力。
●手压泵打不出压力？
检查舱盖螺栓是否都安装并都有密封圈，泄压螺丝是否安装，舱盖螺栓是否有漏水。检查泄压阀是否关闭，检查储液杯水位。
