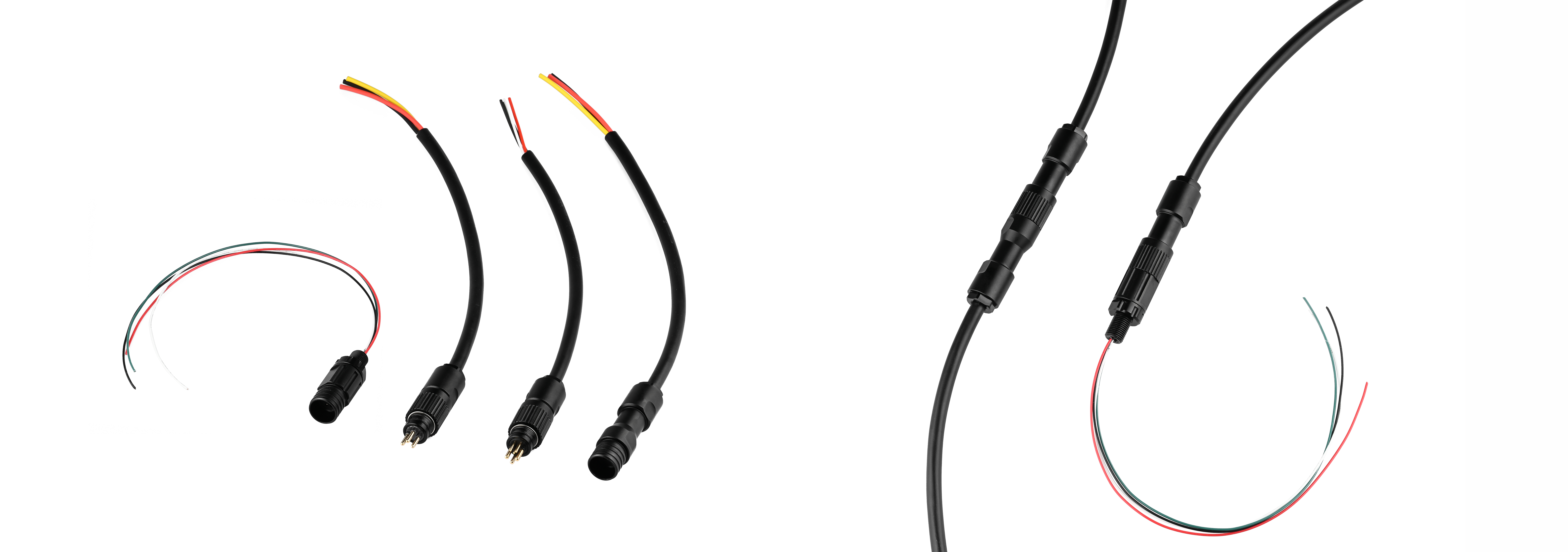

产品描述
本水下接插件为一种 1000 米深度内使用的干插拔接插件，只适合空气中插拔对接后才可浸入水中，公缆和母缆需要自行组装接线和灌胶，便于使用各种不同的线缆或连接到自带线缆的组件上使用。接插件为硬质氧化的全铝合金材质，插针为镀金铜，可连接电源或信号线缆。请注意如果不对插则必须要安装堵头才可防水，有3芯和6芯的母座公缆和线对线连接可选，外形尺寸均相同。
母座和线对线的最大外径均和 sublab 的其他 M10 组件最大外径相同，可完成开孔组件的紧密排列和互换。

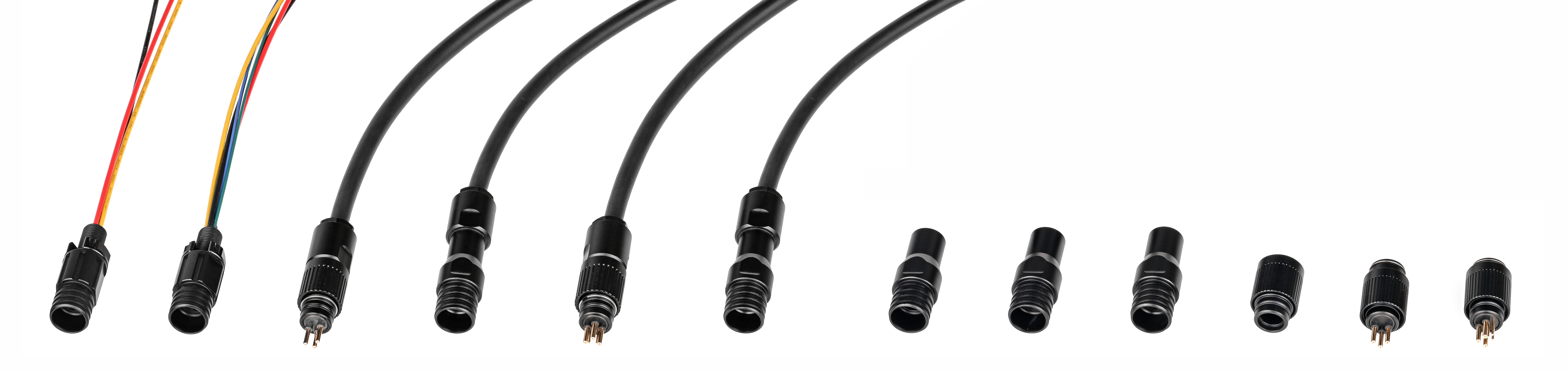

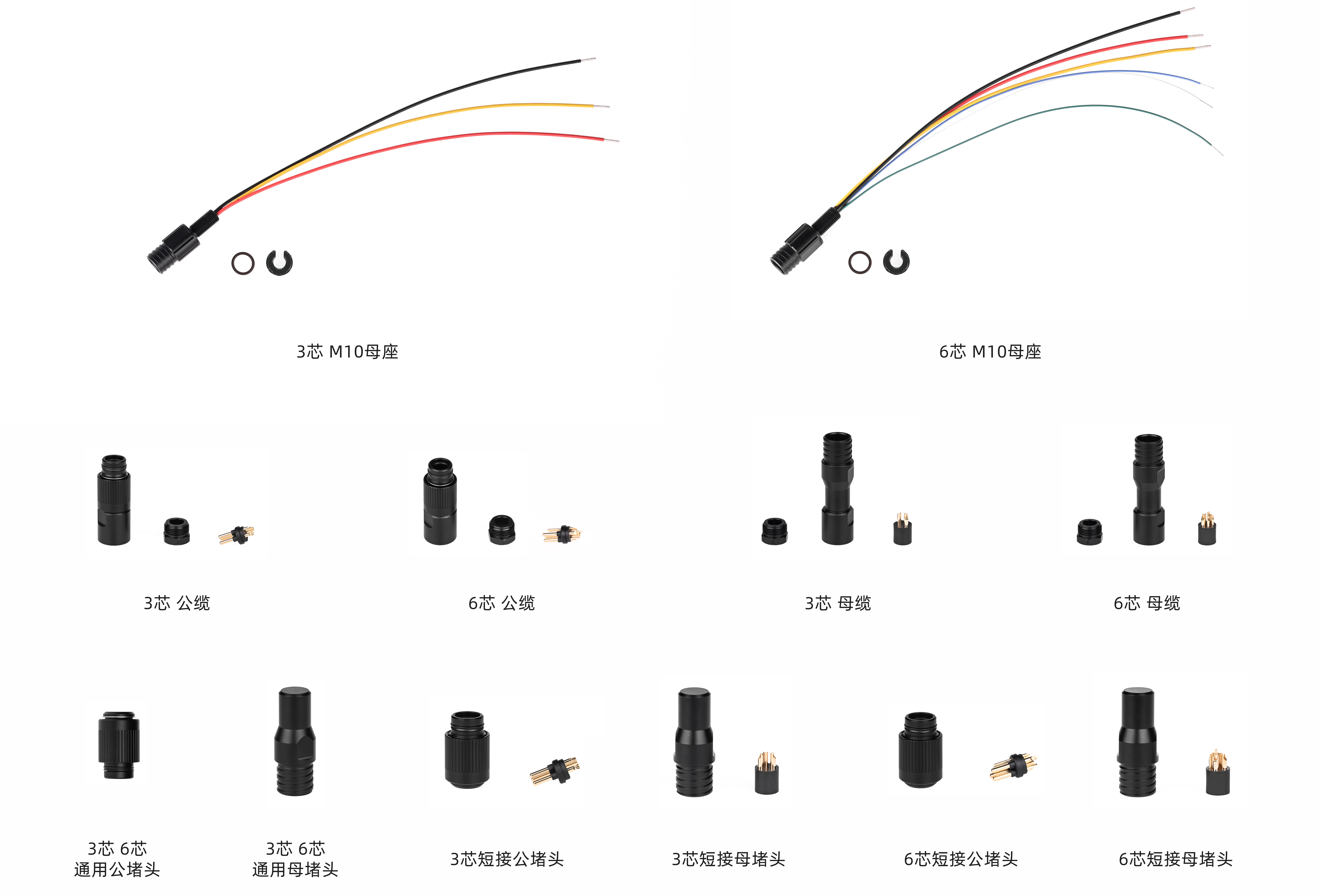

清单
| M10 母座 | 公缆 | 母缆 | 公堵头 | 母堵头 | 短接公堵头 | 短接母堵头 |
| ● 螺母 x 1 | ● 主体外壳 x 1 | ● 主体外壳 x 1 | ● 壳体 x 1 | ● 壳体 x 1 | ● 壳体 x 1 | ● 壳体 x 1 |
| ● 端面密封圈 x 1 | ● 公头芯体 x 1 | ● 母头芯体 x 1 | ● 轴密封圈 x 1 | ● 轴密封圈 x 1 | ● 芯体 x 1 | |
| ● 螺丝主体 x 1 | ● 轴密封圈 x 1（预装） | ● 轴密封圈 x 1（预装） | ● 卡簧 x 1 | ● 卡簧 x 1 | ||
| ● 轴密封圈 x 1 | ● 卡簧 x 1（预装） | ● 卡簧 x 1（预装） | ● 锁帽 x 1 | ● 锁帽 x 1 | ||
| ● 芯线 x 1组 | ● 锁帽 x 1（预装） | ● 锁帽 x 1（预装） | ● 芯体 x 1 | |||
| ● 芯体 x 1 | ● 格兰头 x 1 | ● 格兰头 x 1 |
参数
| 产品 | 货号 | 是否需要组装 | 适配线缆外径 | 重量 |
|---|---|---|---|---|
| 3芯 M10母座 | 13030503-0001 | 完全预装（出线长度约250mm） | - | 34g |
| 6芯 M10母座 | 13030503-0002 | 完全预装（出线长度约250mm） | - | 37g |
| 3芯 公缆 | 13030503-0003 | 需组装 | Ø5-Ø8 | 20g |
| 6芯 公缆 | 13030503-0004 | 需组装 | Ø5-Ø8 | 20g |
| 3芯 母缆 | 13030503-0005 | 需组装 | Ø5-Ø8 | 22g |
| 6芯 母缆 | 13030503-0006 | 需组装 | Ø5-Ø8 | 23g |
| 3芯 6芯 通用公堵头 | 13030503-0007 | 完全预装 | - | 11g |
| 3芯 6芯 通用母堵头 | 13030503-0008 | 完全预装 | - | 14g |
| 3芯短接公堵头 | 13030503-0009 | 需组装 | - | 13g |
| 3芯短接母堵头 | 13030503-0010 | 需组装 | - | 16g |
| 6芯短接公堵头 | 13030503-0011 | 需组装 | - | 13g |
| 6芯短接母堵头 | 13030503-0012 | 需组装 | - | 16g |
短接堵头的使用：
短接堵头比堵头多了芯体，可以根据需要焊接插针尾部，再填充胶水压入锁帽壳体，注意短接时不要超过铜针外围导致焊点触碰壳体。
| 名称 | 3芯 | 6芯 |
| 芯体额定电压 | 500VAC | 500VAC |
| 芯体额定电流 | 15A | 15A+3A |
| 绝缘电阻 | ≥10MΩ | ≥10MΩ |
| 接触电阻 | ≤10mΩ | ≤10mΩ |
| 使用温度 | -25~70℃ | -25~70℃ |
| 最大线径 | 16AWG | 16AWG+24AWG |
外形尺寸：
母座推荐安装孔：
| 推荐安装孔尺寸 | 接插件 |
|---|---|
| 开孔尺寸 （A） | Ø10.1±0.1 / 螺纹 |
| 舱壁厚度 （B） | 13 |
| 表面范围 （C） | 20 |
M10母座接线
接线定义
3芯 M10母座：1-红 2-黄 3-黑
6芯 M10母座：1-红 2-黄 3-黑 4-绿 5-白 6-蓝
3芯母座线缆规格：ul1332 3×16AWG
6芯母座线缆规格：ul1332 3×16AWG+3×24AWG
线缆额定电压：300V

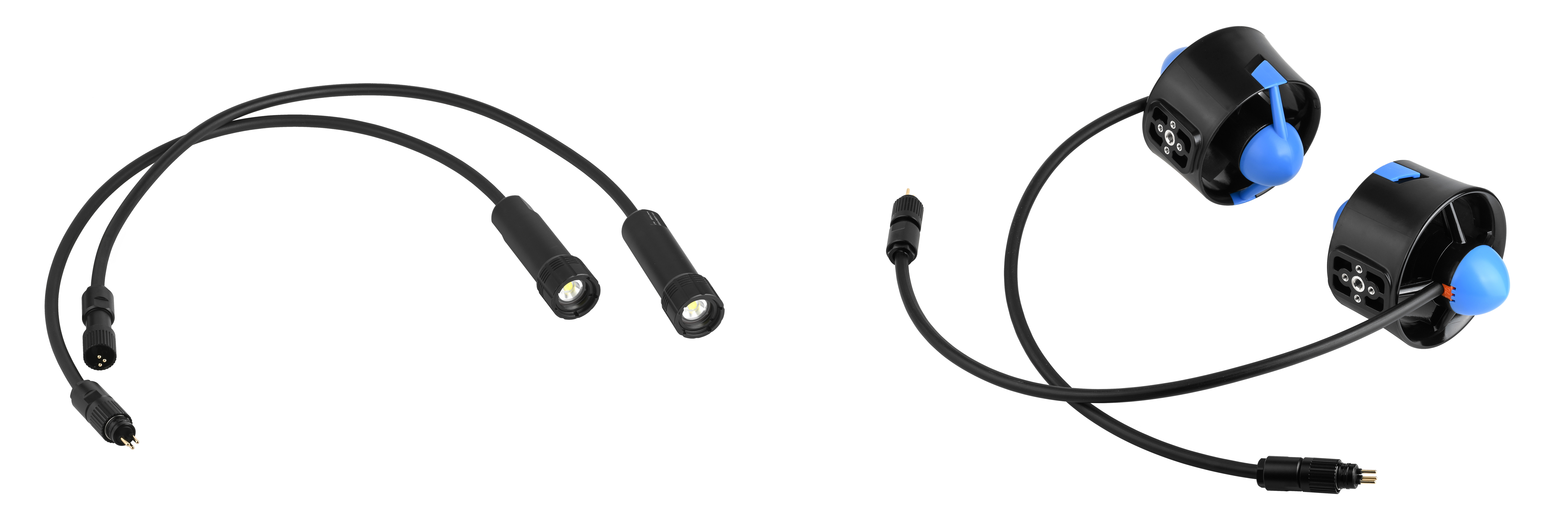

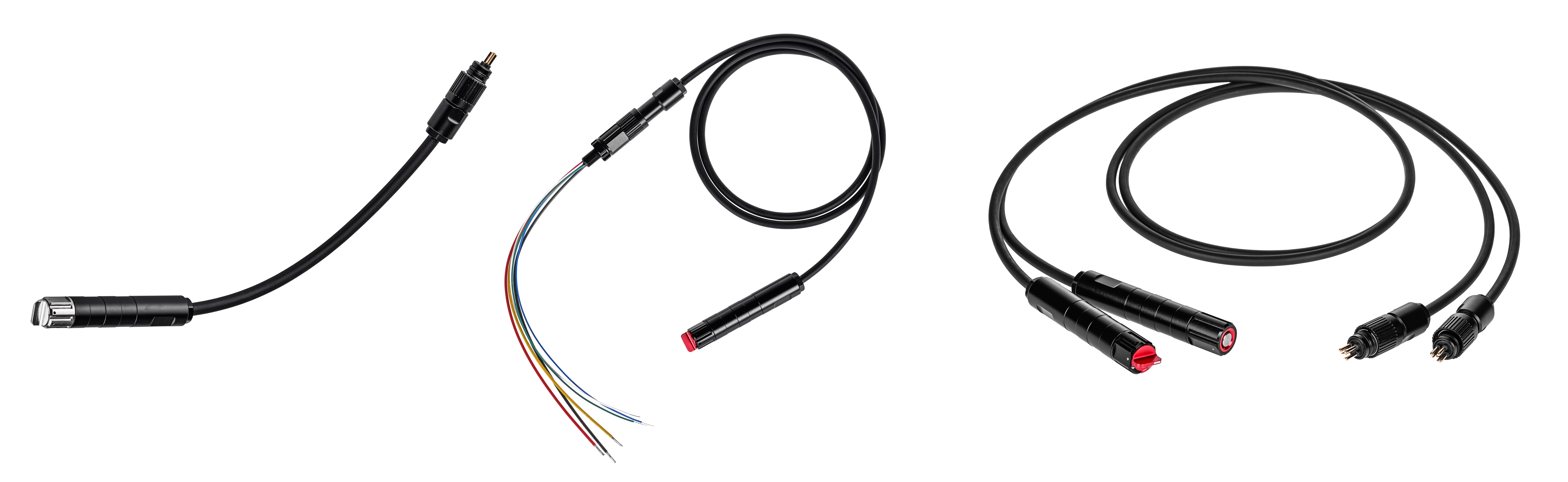

安装效果图：
指南
FAQ
● 什么是干插拔和湿插拔？
区别是能否在水下进行插拔，干插拔指只能在空气中进行插拔，需完成连接才有防水性能，不将插针裸露在水中。
如母座必须连接到公缆或公堵头才可防水。如公缆必须连接母缆或母堵头才可防水。
● 和传统橡胶水密接插件有什么区别？
可自行组装接线，相当于可防深水的航空插头。

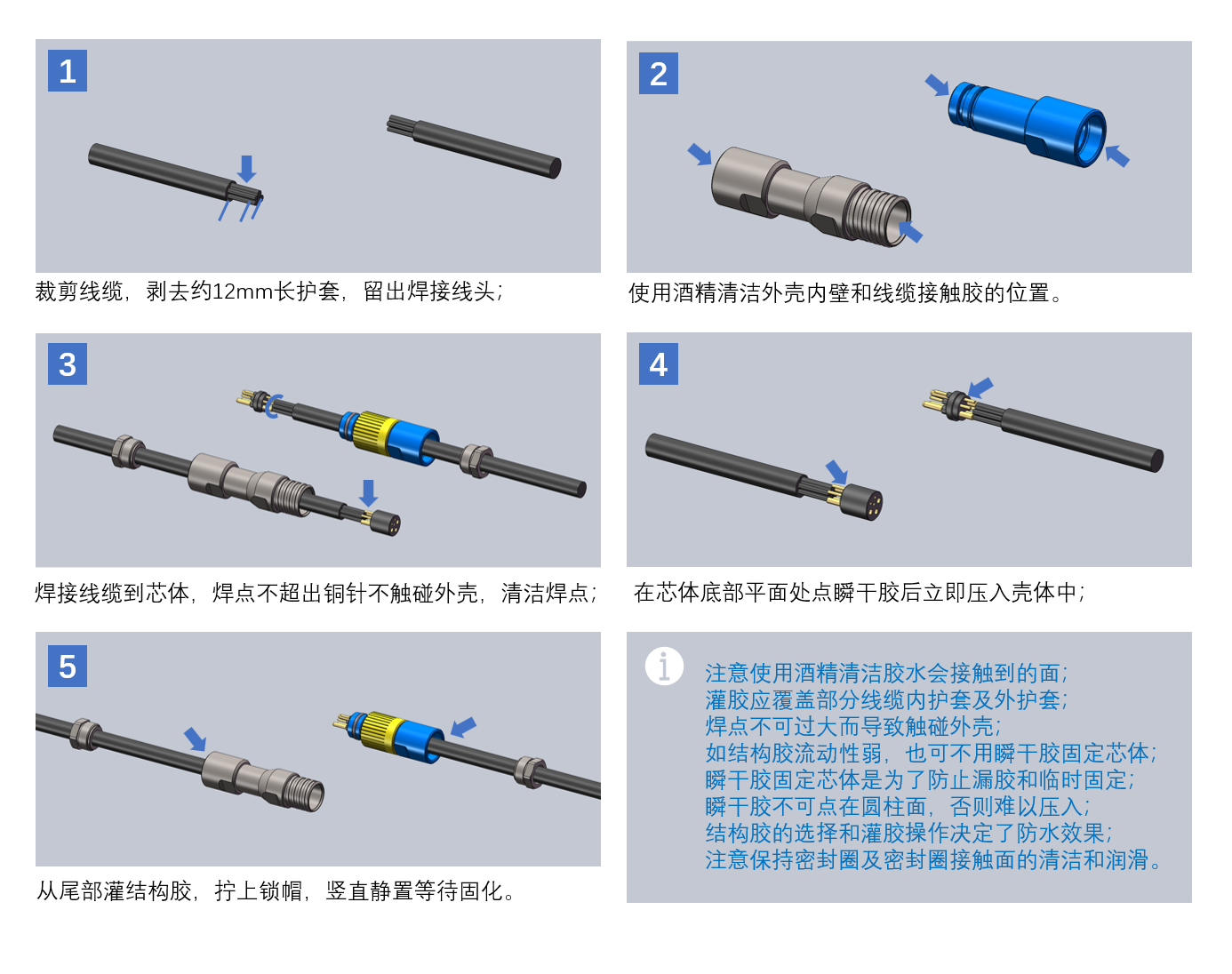

● 组装需要哪些工具和物料？
1.可适配的线缆；2.烙铁；3.剥线钳；4.清洁酒精和无尘布；5.环氧树脂或其他灌封胶水 等。
● 防水深度由组装过程哪些因素影响？
1.所使用的胶；2.所使用的线缆材质；3.清洁质量。
● 组装后的防水性能由哪些因素影响？
1.密封圈接触面的表面是否磨损刮伤；2.密封圈是否老化有无损坏；3.是否连接良好 等。
● 很涩难插进去？
如果密封圈上没有润滑脂可补充涂抹，推荐道康宁 DC111 润滑脂。
