产品描述

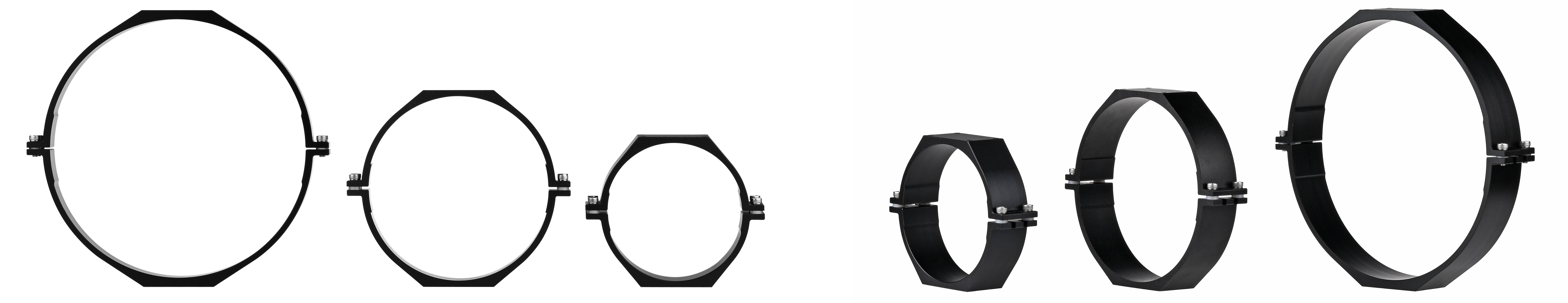

用于SUBLAB系列亚克力密封舱的管子安装固定，为铝合金材质，分为上下两部分对锁夹紧。
半圆固定环的底部和两边带有安装孔，可用于固定亚克力舱管，固定环上有软质防滑垫片请自行裁剪粘贴。

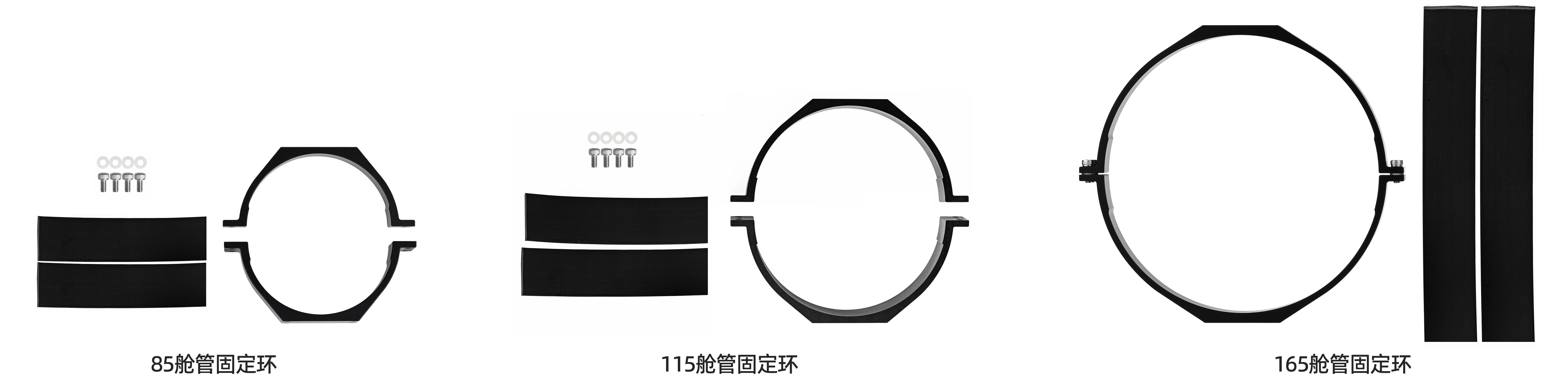

清单
- 1 x 半圆固定环上部分
- 1 x 半圆固定环下部分
- 4 x 对装螺丝
- 1 x 防滑粘贴垫
参数
| 产品 | 货号 | 材质 | 适配的圆管外径 | 重量 |
|---|---|---|---|---|
| 85舱管固定环 | 14010501-0851 | 铝合金黑色氧化 | 85 | 170g |
| 115舱管固定环 | 14010501-1151 | 铝合金黑色氧化 | 115 | 198g |
| 165舱管固定环 | 14010501-1651 | 铝合金黑色氧化 | 165 | 295g |
| 产品 | 宽度 A | 内径 B | 高度 C | 厚度 D | 底部宽度 E | 底部安装孔距离 F | 底部安装孔距离 G | 侧面安装孔距离 H | 侧面安装孔距离 I |
|---|---|---|---|---|---|---|---|---|---|
| 85舱管固定环 | 30 | 85 | 97 | 5 | 46 | 40 | 22 | 105 | 10 |
| 115舱管固定环 | 30 | 115 | 127 | 5 | 46 | 40 | 22 | 135 | 10 |
| 165舱管固定环 | 30 | 165 | 181 | 5 | 46 | 40 | 22 | 185 | 10 |
指南
FAQ
● 有哪些孔位可以用于安装？
侧面和上下底部均有安装孔。
● 粘贴的防滑贴会脱落吗？
安装夹紧后不易脱落，如果反复拆装粘贴不牢则需要更换防滑垫片。
● 粘贴有什么要注意的吗？
粘贴防滑垫片到固定环上时，注意裁剪合适长度，清洁被粘贴面。
● 可以用来固定铝合金舱吗？
不可以，只适合圆柱形外壁的舱体。铝合金舱体的安装请选购阿卡安装座。
● 有别的尺寸吗？
有，设计生产中。
