产品描述
本轻触自锁继电器用于接收水下 轻触开关 的信号实现电路开闭。可作为中小功率电源的开关。
搭配轻触开关使用可将轻触开关转为自锁开关，为其增加了自锁功能和长按关断防误触功能。开关按下后（30ms固定消抖时间），导通继电器，长按开关后（1秒）断开继电器。

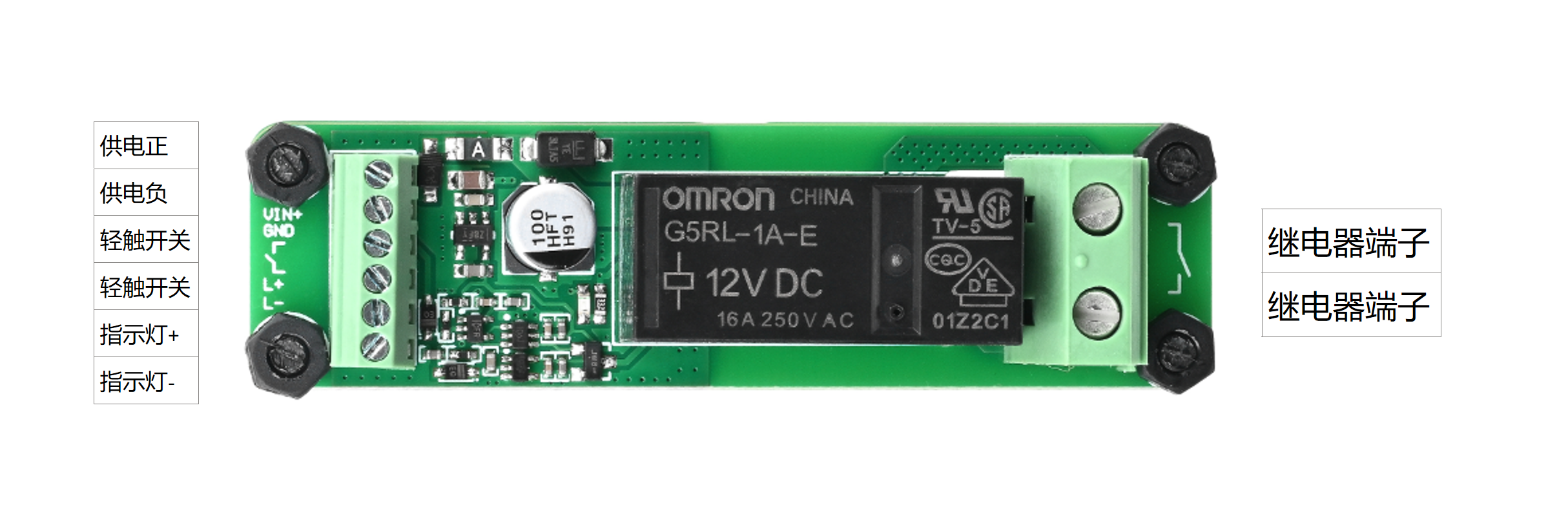

板上指示灯的亮灭对应继电器的闭合或断开状态，带有 信号指示灯 接线口。
清单
- 轻触自锁继电器 x 1个
- 塑料螺丝柱 x 1套
参数
| 产品 | 货号 | 继电器型号 | 重量 |
|---|---|---|---|

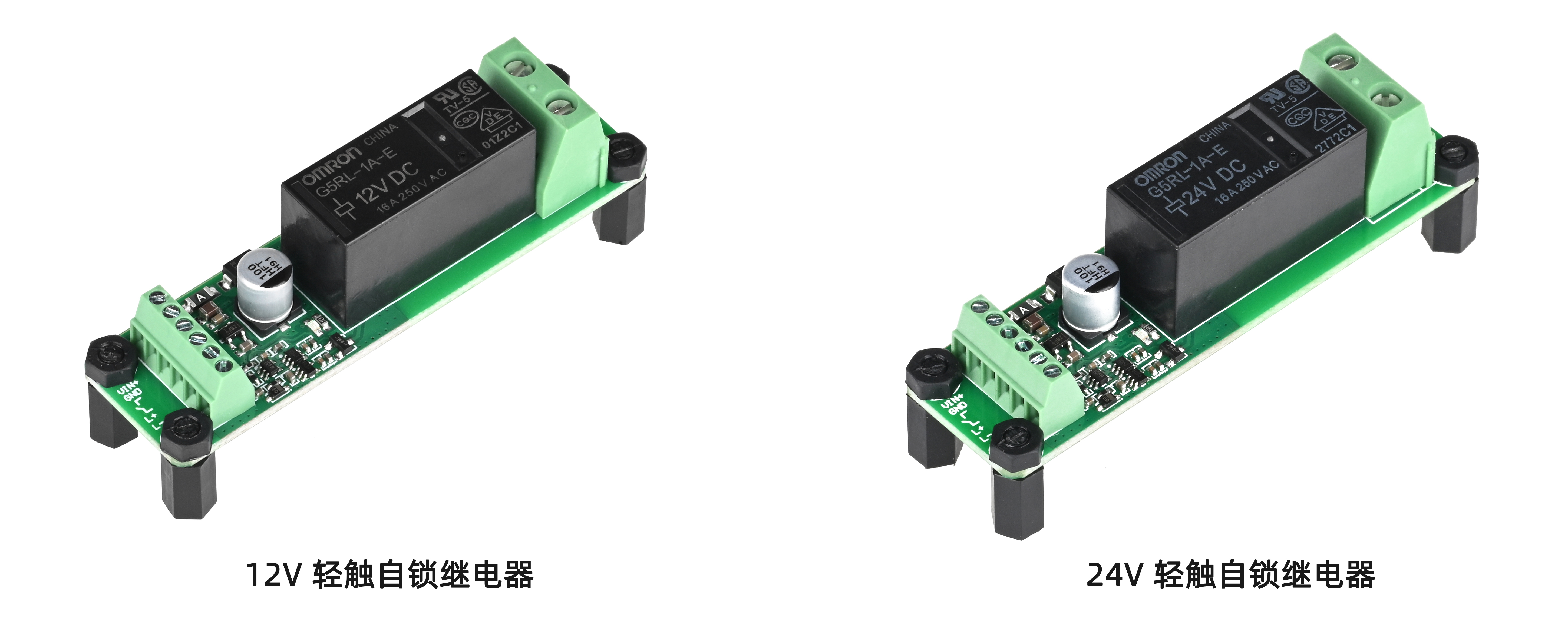

| 12V 轻触自锁继电器 | 12020605-0012 | G5RL-1A-E DC12V | 约22g |
| 24V 轻触自锁继电器 | 12020605-0024 | G5RL-1A-E DC24V | 约22g |
| 名称 | 12V 轻触自锁继电器 | 24V 轻触自锁继电器 |
| 外形尺寸 | 72*20mm | 72*20mm |
| 整体高度 | 20 | 20 |
| 安装孔间距 | 14 x 66 | 14 x 66 |
| 安装孔大小 | 3 | 3 |
| 供电电压 | 3S 电池（9.6V-12.6V） | 6S 电池（19.2V-25.2V） |
| 额定电流 | 50mA | 30mA |
| 静态电流 | 12µA | 14µA |
| 按键消抖时间 | 30ms | 30ms |
| 长按关闭时间 | 1S | 1S |
| 额定负载 | AC250V 16A；DC24V 16A | AC250V 16A；DC24V 16A |
| 最大开关电流 | 16A | 16A |
| 接点类型 | SPST-NO (1a) | SPST-NO (1a) |
| 接点电阻 | 100mΩ以下 | 100mΩ以下 |
| 动作/复位时间 | 15ms以下 | 15ms以下 |
指南
连线图
PCB尺寸图：
使用注意事项：
● 包含波动的直流电源时，请使用波动率在±5％以下的电源。如果线圈电流的波动率变大，动作电压将发生较大变化，还将发出蜂鸣声。
● 如果向线圈施加的电压不足，则继电器不动作或动作不稳定，导致接点的寿命降低、熔敷等接点故障。
● 掉落或冲击可能导致继电器的误触发和损坏。
● 继电器通电时，触摸充电部分会有触电的危险。
● 关于接点开关最大电流。 由于感性负载中存储的电磁能的影响，与阻性负载的开关能力相比，感应负载的开关能力通常较低。当负载为感应负载时，使用适当的浪涌抑制。
根据实际电路、实际负载的实际使用条件下确认。
负载种类和冲击电流：
负载种类的不同，会造成继电器吸合时产生不同的冲击电流。
| 负载种类 | 冲击电流 |
| 电阻负载 | 稳态电流的1倍 |
| 电动机负载 | 稳态电流的5~10倍 |
| 电容器负载 | 稳态电流的20~40倍 |
导线直径：
导线直径应根据负载电流的大小决定。如果导线较细，会由于导线的异常发热而烧坏。
| 容许电流（A） | 横截面积（mm²） |
| 6 | 0.75 |
| 10 | 1.25 |
| 15 | 2 |
| 20 | 3.5 |
FAQ
● 作为轻触转自锁使用时，需要对电路板单独提供工作供电吗？
需要对电路板单独供电。可通过电池直接供电。
● 可以接哪些种类的开关？
自复位轻触开关。
● 和 MOS电子开关板 有什么区别？
继电器开路时无泄漏电流。线圈部与触点部完全绝缘，相对于独立于电路。
