产品描述

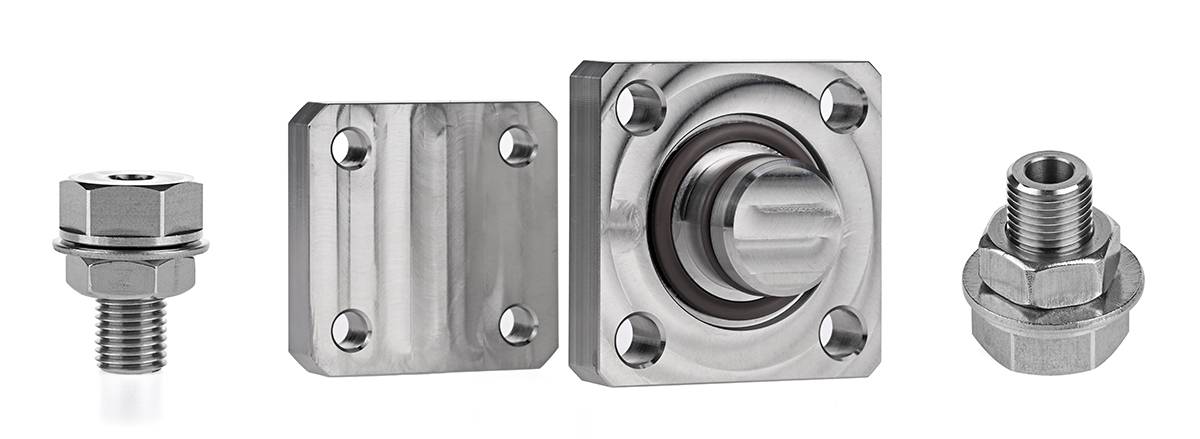

该英制堵头用于密封水下设备壳体上额外的开孔，或替换原有接插件的孔位。
均兼容 subconn 的 blank plugs 系列堵头产品。螺纹均为英制，有不锈钢和铝合金材质可选。六角螺栓型号顶部具有内六角扳手槽，可以用内六角扳手进行快速锁紧和拆装。
六边形螺栓的扳手槽未贯穿至底部，保留的圆形台阶可以保护舱盖以免扳手操作时划伤舱盖密封面。
清单

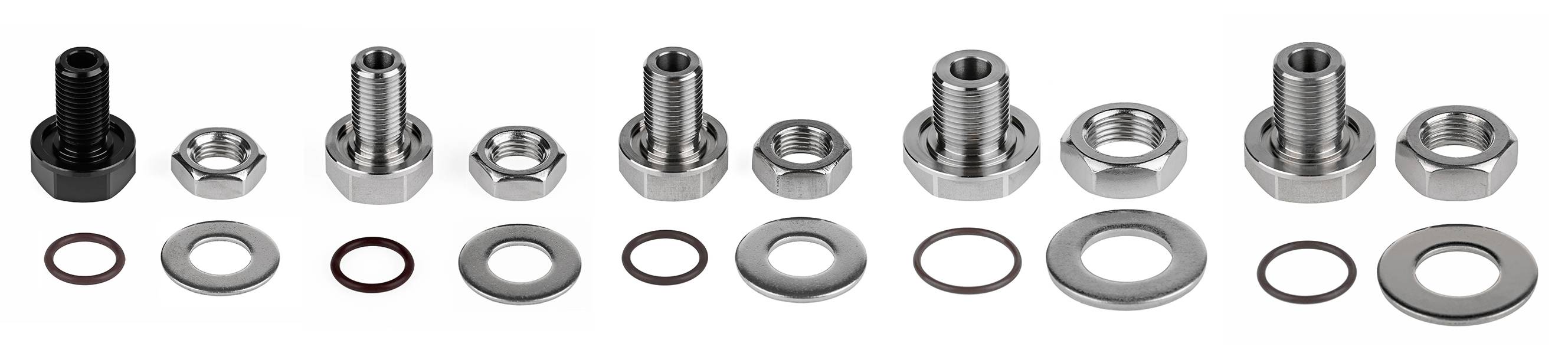

任一款螺栓版英制堵头均包含以下项目。
- 1 x 螺栓堵头
- 1 x 密封圈
- 1 x 英制不锈钢螺母
- 1 x 英制不锈钢垫片
任一款方形版英制堵头均包含以下项目。
- 1 x 方形堵头
- 2 x 密封圈
参数

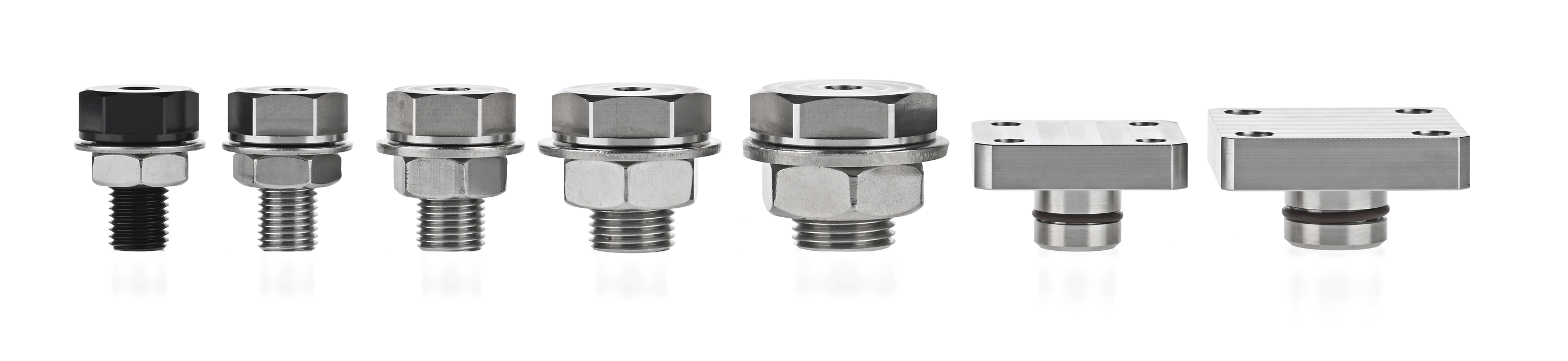

| 产品 | 货号 | 材质 | 外观 | 密封圈规格（均为O型圈） | 密封圈材质 |
|---|---|---|---|---|---|
| 7/16-20堵头 | 13020302-0716 | 316不锈钢 | 不锈钢本色 | Ø12.42 x 1.78 | FKM75 氟胶棕色 |
| 7/16-20堵头 | 13020301-0716 | 6061铝合金 | 黑色氧化 | Ø12.42 x 1.78 | FKM75 氟胶棕色 |
| 1/2-20堵头 | 13020302-1220 | 316不锈钢 | 不锈钢本色 | Ø14 x 1.78 | FKM75 氟胶棕色 |
| 5/8-18堵头 | 13020302-5818 | 316不锈钢 | 不锈钢本色 | Ø17.2 x 1.78 | FKM75 氟胶棕色 |
| 3/4-16堵头 | 13020302-3416 | 316不锈钢 | 不锈钢本色 | Ø21.95 x 1.78 | FKM75 氟胶棕色 |
| 方形FCR1500堵头 | 13020302-1500 | 316不锈钢 | 不锈钢本色 | Ø19 x 2.5 + Ø13 x 1.5 | FKM75 氟胶棕色 |
| 方形FCR2000堵头 | 13020302-2000 | 316不锈钢 | 不锈钢本色 | Ø22.22 x 2.62+Ø15.6 x 1.78 | FKM75 氟胶棕色 |
| 参数 | 螺栓版英制堵头 | 方形版英制堵头 |
|---|---|---|
| 最大额定深度 | 1000米 / 3280英尺 | 1000米 / 3280英尺 |
| 设计寿命 | 3年或500次循环 | 3年或500次循环 |
| 额定温度（空气） | -25 至 60°C / -13 至 140°F | -25 至 60°C / -13 至 140°F |
| 额定温度（水） | -4 至 40°C / 32 至 104°F | -4 至 40°C / 32 至 104°F |
| *内六角扳手槽 | 6（对边） | - |
*顶部的内六角扳手槽仅用于快速地拧紧或拆卸，不适合施加较大的力矩，应当使用合适扳手对六边形螺栓的对边进行最终拧紧，以达到合适安装力矩。
| 尺寸 | 7/16-20堵头 | 1/2-20堵头 | 5/8-18堵头 | 3/4-16堵头 | 方形FCR1500堵头 | 方形FCR2000堵头 |
|---|---|---|---|---|---|---|
| 螺纹尺寸/轴直径 （A） | 7/16-20UNF-2A | 1/2-20UNF-2A | 5/8-18UNF-2A | 3/4-16UNF-2A | 15.9（-0.016 -0.034） | 18.8（-0.02 -0.041） |
| 六边对边距离 （B） | 3/4''（19.05） | 13/16''（20.64） | 1''（25.4） | 1-3/16''（30.16） | - | - |
| 从舱盖开始的高度 （C） | 9 | 9 | 9 | 9 | 8.2 | 9.5 |
| 总螺纹长度/轴长度（D） | 20 | 20 | 20 | 20 | 12.7 | 12.7 |
| 总外径/宽度 （E） | 21.6 | 23.4 | 28.8 | 34 | 38.1 | 44.4 |
| 扳手槽高度 （F） | 7.5 | 7.5 | 7.5 | 7.5 | - | - |
| 安装孔位置 （G） | - | - | - | - | 35.92 | 44.9 |
推荐安装孔
| 尺寸 | 7/16-20堵头 | 1/2-20堵头 | 5/8-18堵头 | 3/4-16堵头 | 方形FCR1500堵头 | 方形FCR2000堵头 |
|---|---|---|---|---|---|---|
| 开孔尺寸 （A、d） | Ø0.445''（11.3±0.1） | Ø0.504''（12.8±0.1） | Ø0.629''（16±0.1） | Ø0.807（20.5±0.1） | Ø15.9（+0.027 0） | Ø18.8（+0.033 0） |
| 舱壁厚度 （B） | - | - | - | - | 13 | 13 |
| 表面范围 （D） | 25 | 25 | 30 | 40 | 50 | 60 |
螺母和垫片尺寸（粗略尺寸）
| 尺寸 | 7/16-20堵头 | 1/2-20堵头 | 5/8-18堵头 | 3/4-16堵头 |
|---|---|---|---|---|
| 螺母厚度 （A） | 6.5 | 8 | 9.5 | 10.5 |
| 螺母最大外径 （B） | 20 | 21.5 | 27 | 32 |
| 螺母对边 （C） | 11/16'' | 3/4'' | 15/16'' | 1-1/8'' |
| 垫片外径 （D） | 23.6 | 27 | 33.5 | 38 |
| 垫片内径 （E） | 12 | 13.5 | 17 | 21 |
| 垫片厚度 （F） | 1.4 | 2 | 2 | 3 |
