产品描述

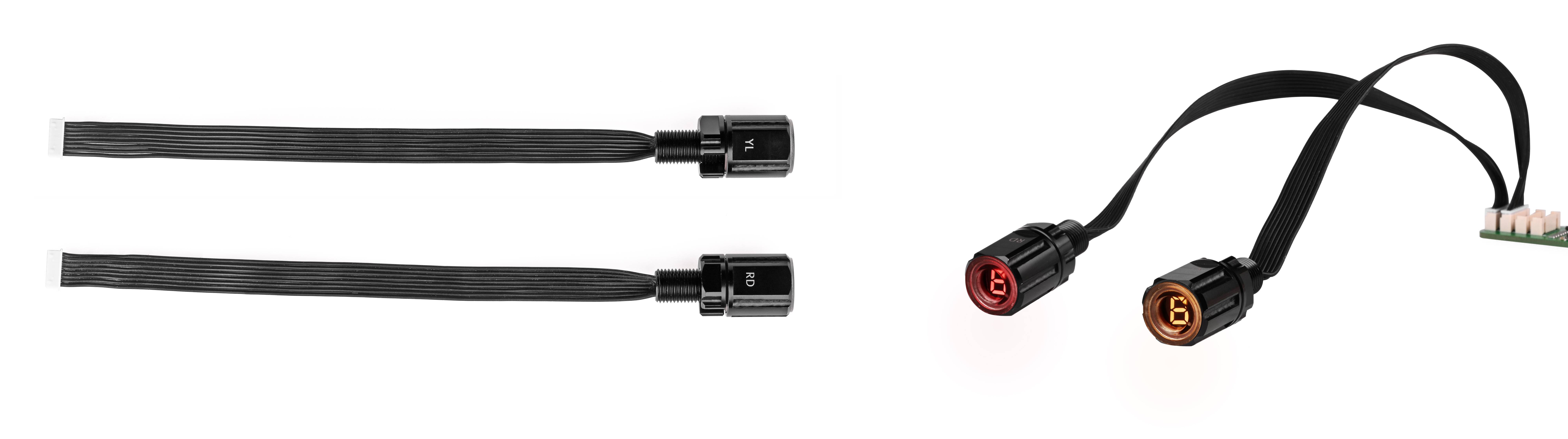

本 LED数码管为1位 0.28 英寸 7段 LED 共阳数码管，可安装在舱壁用于数字的显示，常用于水下设备的设备状态指示，可搭配驱动板。

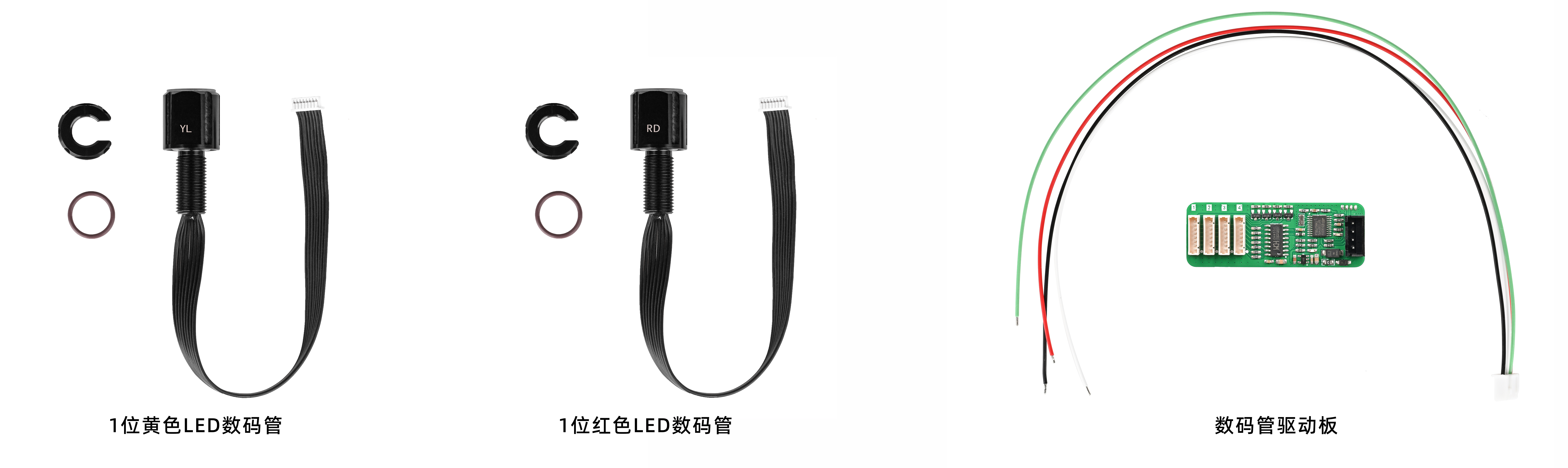

清单
- 1 x 数码管
- 1 x 密封圈
- 1 x 螺母
- 可选驱动板：驱动板 x 1 + 连接线 x 1
参数
| 产品 | 货号 | 材质 | 灯光颜色 | 重量 |
|---|---|---|---|---|
| 1位黄色 LED 数码管 | 10030303-0001 | PC+铝合金 | 黄色 | 17g |
| 1位红色 LED 数码管 | 10030303-0002 | PC+铝合金 | 红色 | 17g |
| 数码管驱动板 | 10030303-0003 | / | / | 11.5g |

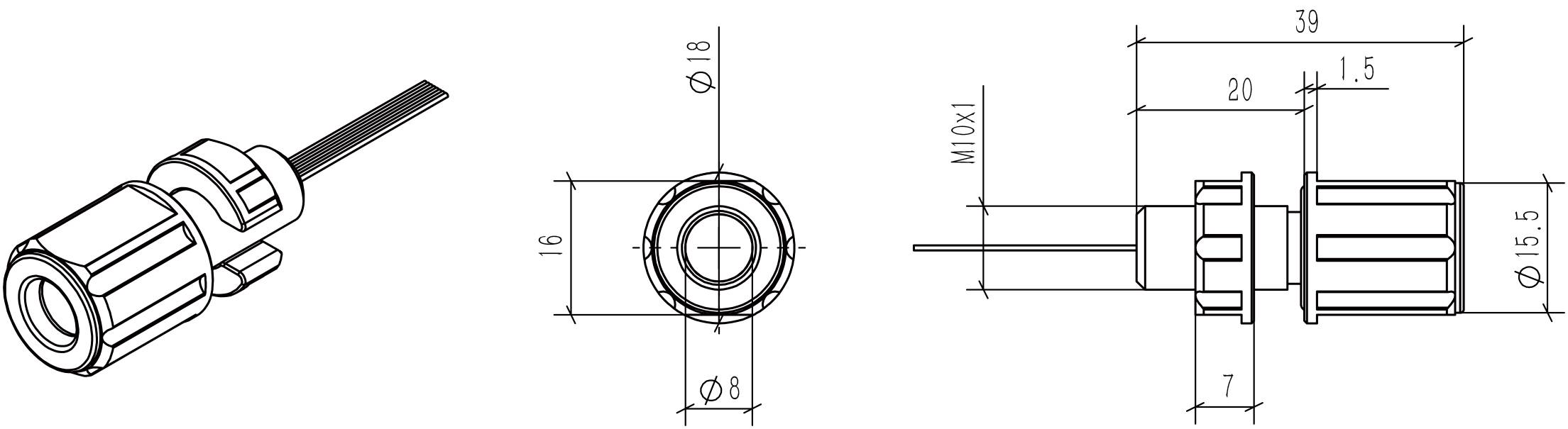

外形尺寸：
| 名称 | 1位 7段 LED 共阳数码管 |
| 耐压深度 | 1000米 |
| 螺纹尺寸 | M10x1 |
| 显示位数 | 1位 |
| 显示颜色 | 黄色/红色 |
| 显示尺寸 | 0.28英寸 |
| 螺丝材质 | 铝合金 |
| 线长 | 约200mm |
| 线缆尺寸 | 28AWG |
| 接口规格 | 1.25mm-8Pin |
| 数码管电压范围 | 1.7-2.4V |
| 正向电流 | 20mA |
| 正向脉冲电流 | 60mA |
| 反向电压 | 5V |
| LED极性 | 共阳极 |
| 亮度 | 黄：105mcd 红：22mcd |
| 工作温度 | -10~60℃ |

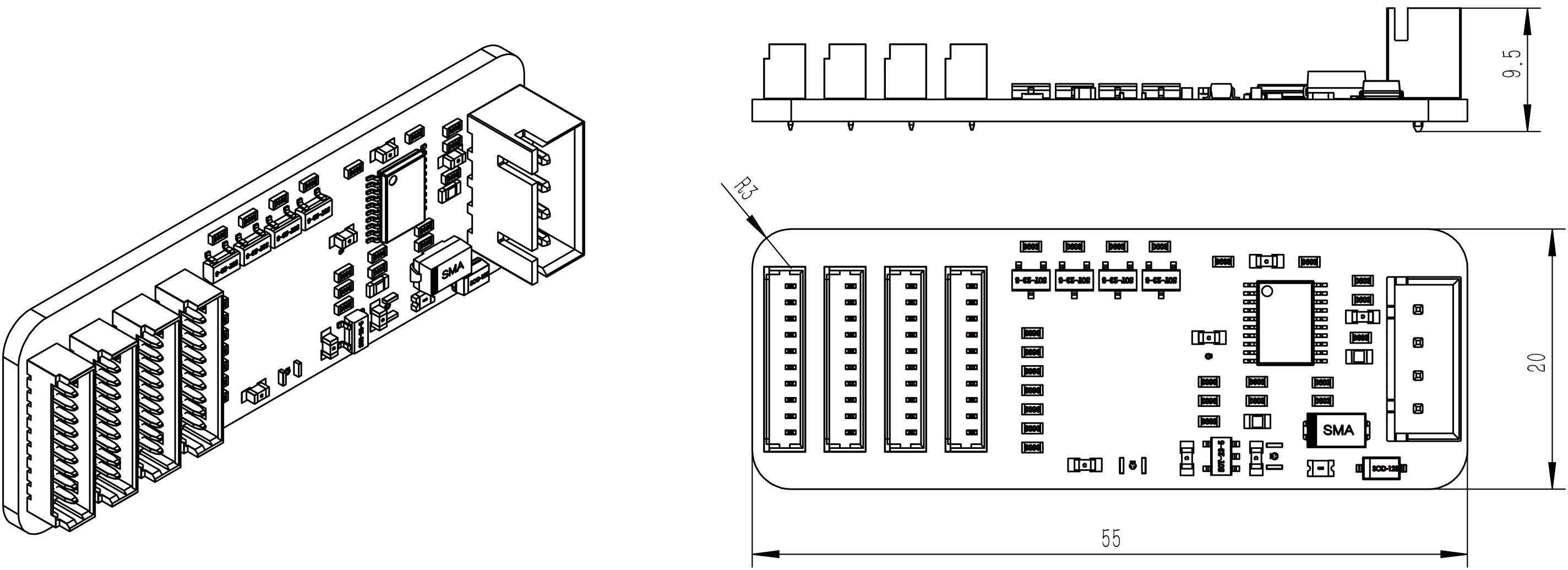

| 驱动板尺寸 | 20*55mm |
| 驱动板电压 | 5V |
| 驱动板电流 | 0.2A（max） |
| 驱动板接口数量 | 4 位 |
| 驱动板通信方式 | USART(TTL) |
推荐安装孔：
| 推荐安装孔尺寸 | 7段 LED 数码管 |
|---|---|
| 开孔尺寸 （A） | Ø10.1±0.1 / 螺纹 |
| 舱壁厚度 （B） | 13 |
| 表面范围 （C） | 20 |
数码管接口定义：
指南
FAQ
● 能直接显示电量吗？如何用于显示电量
不能直接显示。需外加测量电压及数码管驱动电路。
● 线可以延长吗？
线缆不宜过长，可适当延长至约1m。
● 驱动板最多能连接几个数码管？
驱动板最多可连接4个数码管
● 输入电压和亮度有关吗？
电压越高亮度越大，但过压过流会导致数码管损坏。外部增加限流电阻使用。
● 接口那么大能穿过舱壁吗？
稍微弯折后即可穿过。
● 内部有驱动板吗？
需要外接驱动板，内部仅为数码管的 8 根直接引线。
