产品描述

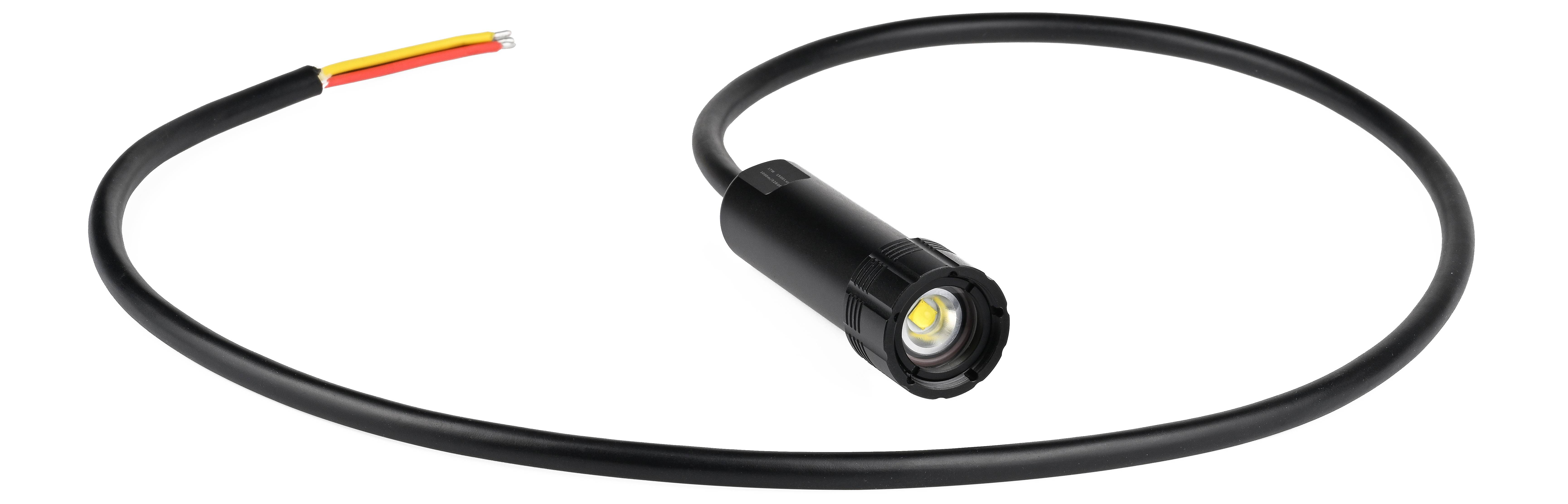

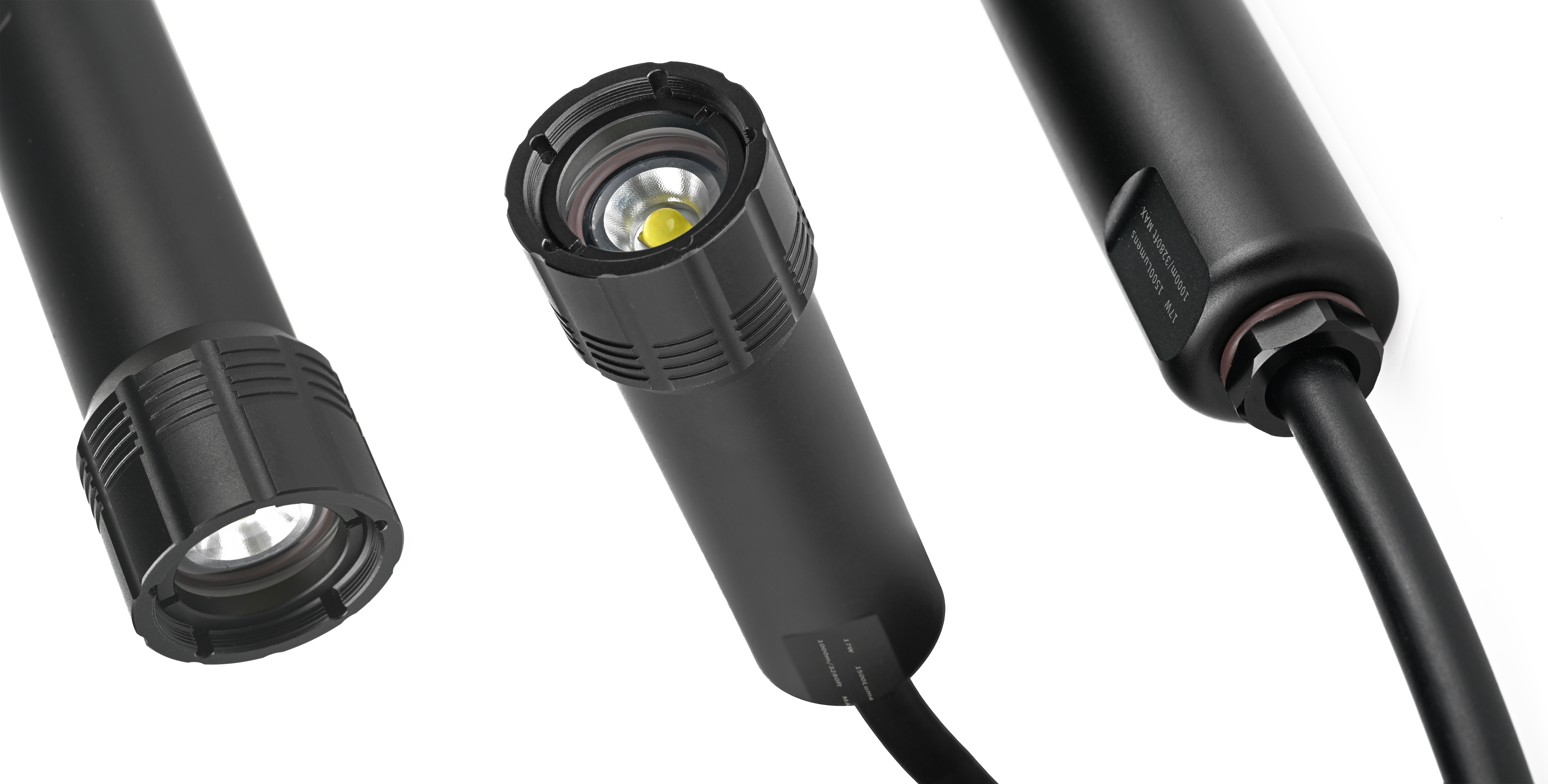

用于水下照明，全铝合金材质外部无螺丝，透镜为工业钢化玻璃，前端可安装25mm规格通用滤镜。耐压深度 300米，亮度 1500流明， 均经过24小时的老化测试。

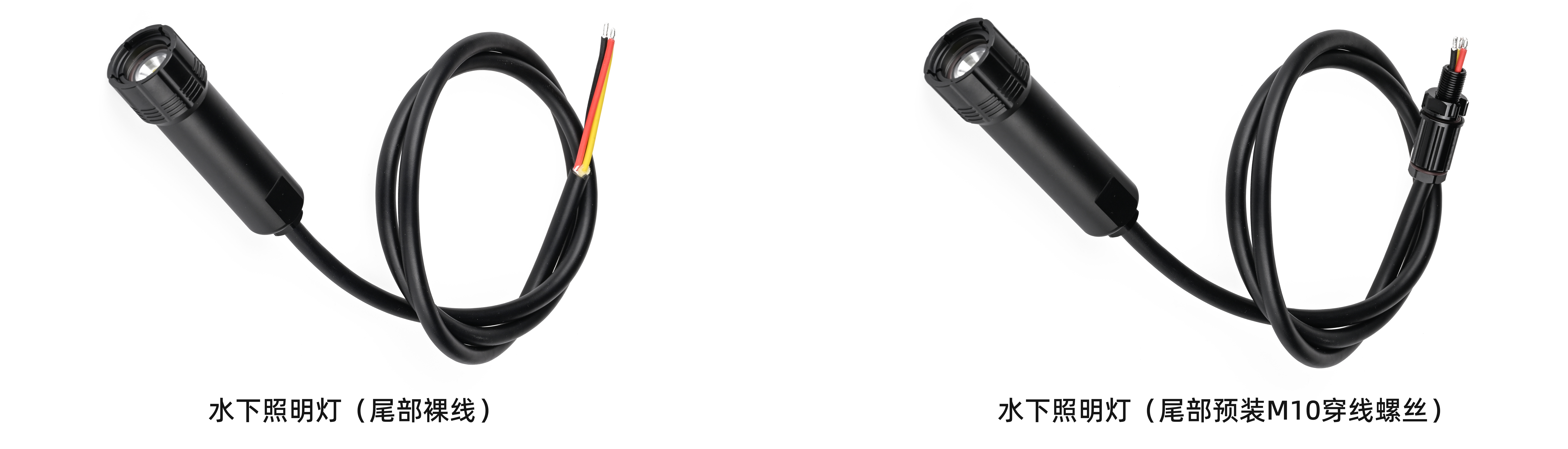

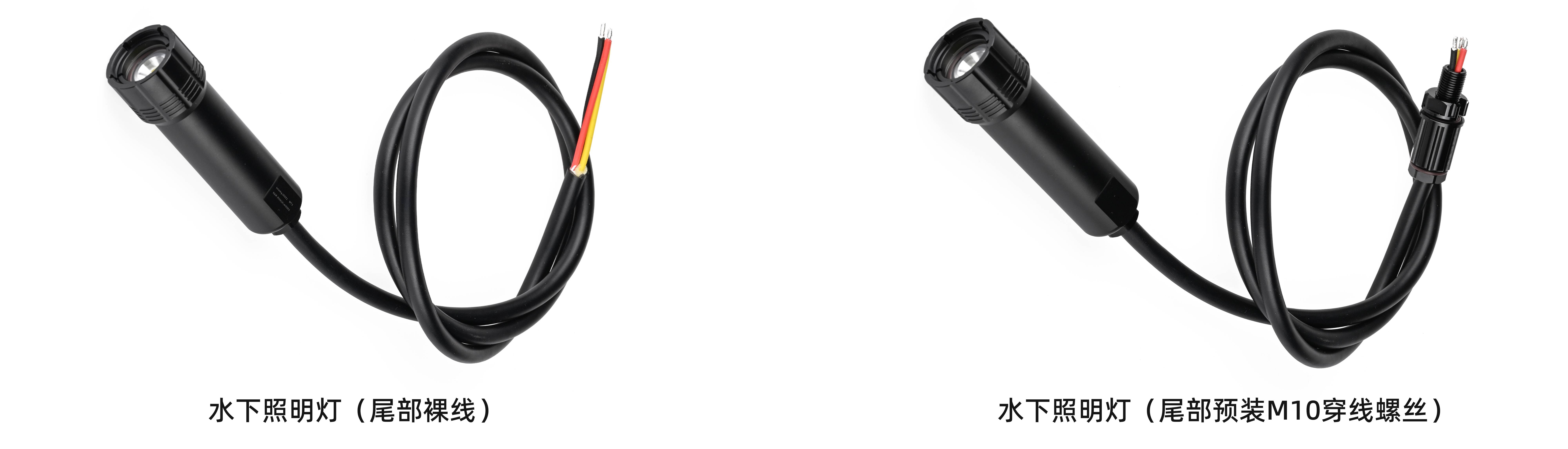

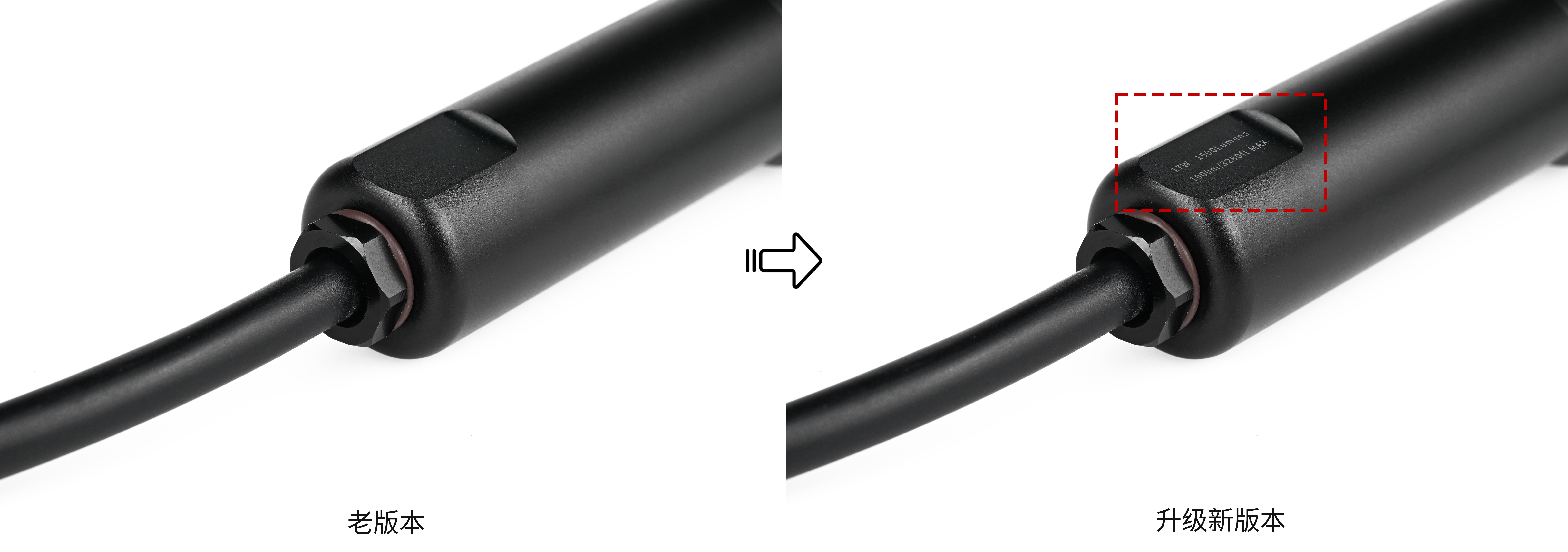

常规版尾部出线为裸线，线缆尾端需要做防水处理如使用穿线螺丝，线缆末端搭配穿线螺丝的版本为一个M10的穿线螺丝，可直接拧到密封舱盖无需额外处理。
清单
- 1 x 照明灯
参数
| 产品 | 货号 | 线长 | 材质 | 重量 |
|---|---|---|---|---|
| 水下照明灯 | 10030201-0001 | 0.8米，尾部裸线 | 铝合金，黑色氧化 | 168g |
| 名称 | 参数 |
| 输入电压 | 10-28V |
| 调光方式 | PWM 调光 |
| PWM 电压 | 3-28V |
| PWM 调光范围 | 1100us (off)-1900us (brightest) |
| 功率 | 17W (MAX) |
| 峰值电流 | (17/VIN) A |
| 最大亮度 | 1500 lumens |
| 发光角度 | 约 90° |
| 灯珠色温 | 6000K |
| 线缆外径 | 5.4mm |
| 线缆 | 3x16AWG |
| 线缆长度 | 800mm |
| 接线定义 | 红色：电源正 黑色：电源负 黄色：信号线 |
| 裸线版本额定耐压深度 | 300m |
| 预装穿线螺丝版本额定耐压深度 | 300m |
| 运行温度 | -10-60℃ |
| 滤镜尺寸* | 25mm |
* 注意滤镜需使用玻璃等耐温材质。
* 使用前请去除玻璃前端的保护膜。

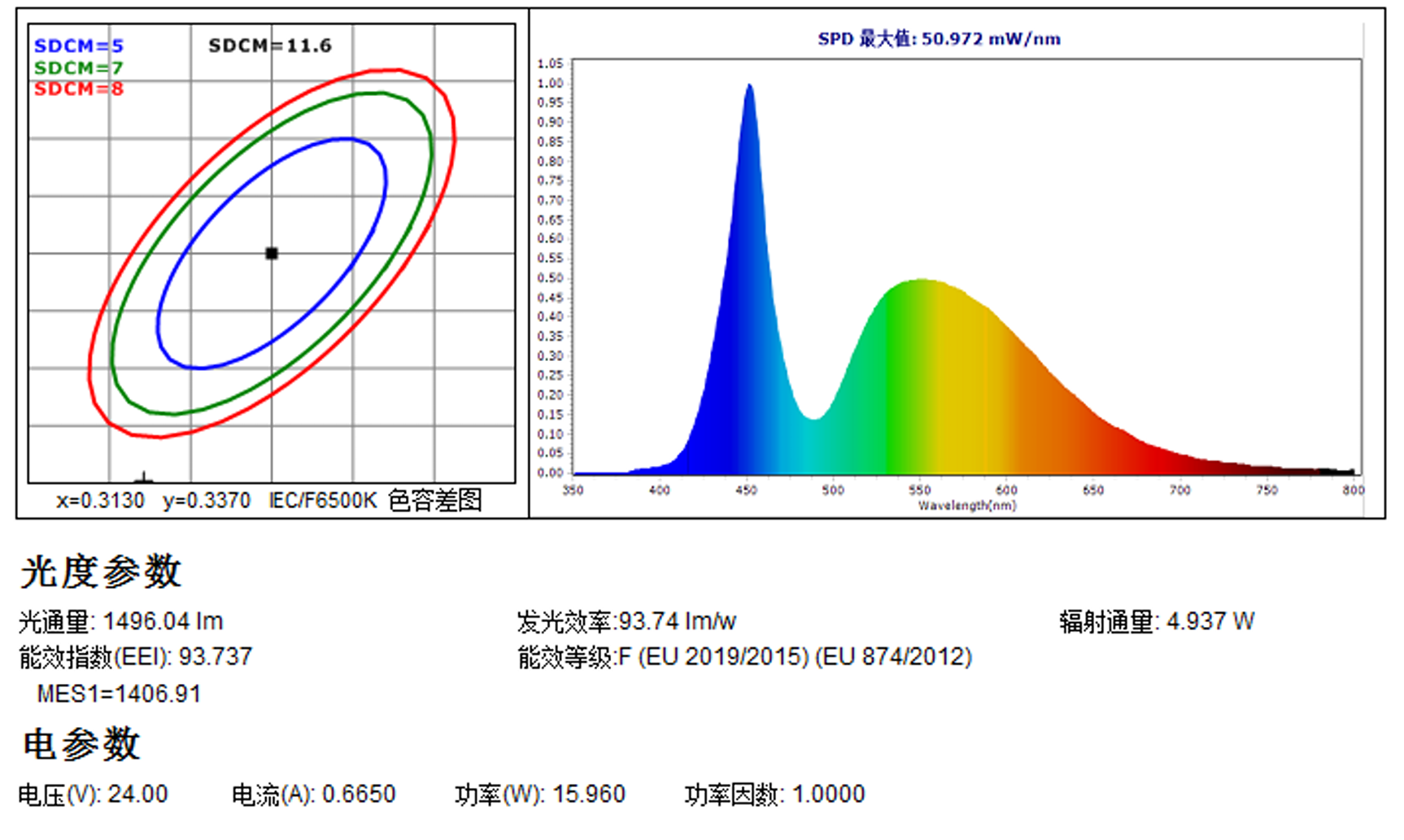

光电测试报告：
指南
出线定义：
红色：电源正 黑色：电源负 黄色：信号线
控制方式 1：ON/OFF 开关控制
信号线接电源正极，照明灯以最大亮度点亮。
控制方式 2：PWM 调光控制
水下照明灯供电需与信号源共地，信号线上提供一个 PWM 信号，高电平持续范围在 1100us-1900us 对应 LED 亮度 0-100%。
如何连接 pix：
水下照明灯的信号线连接到 PIXHAWK 的信号输出通道上，在 QGC 中的灯光设置中选择灯连接的通道：
选择灯连接至pix的通道数：
设置每次调光的步进细分 Brightness Steps：
在手柄设置中，配置按键功能为调光。
FAQ
● 尾部的穿线螺丝上的格兰头和穿线螺丝上的格兰头拧松了会影响防水吗？
会影响，不要拧松或拧紧格兰头，格兰头的安装需要特殊工具。
● 尾部裸线的版本，接线后怎么做防水处理？
使用穿线螺丝接线，或压制为水密接插件插头。
● 线缆长度太短了。
可以线对线连接延长线缆，但不宜过长因为本照明灯是 PWM 信号控制。
● 连接电源后不亮是什么原因？
检查接线是否正确，是否与信号源共地。供电电压是否正常。检查给到灯的 PWM 信号是否正常。可以短接信号线与电源正极测试灯是否可以正常工作。
● 亮着亮着变暗了是什么问题？
水下照明灯靠外壳和水接触散热，内部有温度保护，内部温度超过80℃会强制降低亮度。当温度下降后会恢复亮度。
● 控制方式兼容 Ardusub 吗？
兼容，可以连接 Pixhawk 使用。
● 能在空气中使用吗？
本水下照明灯靠外壳和水接触散热，内部有温度保护，内部温度超过80℃会强制降低亮度。当温度下降后会恢复亮度。
如果长时间在空气中使用会触发温度保护但不会损坏，过温保护激活时无法通过信号调光，温度降低到 60°后会自动恢复到正常亮度和控制。
● 外部为什么有水渍？
本照明灯出货前均经过 24小时的水下老化测试，可能会有水渍残留。
