产品描述
穿线螺丝是具有中间开孔的螺栓，用于水下设备舱体内外的穿线和任何光滑平面上施加端密封，需要自行对螺栓内部进行灌封。
均配套有开孔螺母便于穿过线束。可使用扳手拧紧对边安装拆卸，内部带有沟槽用以强化灌封材料对螺栓的附着能力，建议使用环氧树脂灌封，如 Loctite Epoxy Marine 乐泰船用环氧树脂等，接线处不受力时也可使用硫化胶如 3M2131 等。
螺栓的扳手槽未贯穿至底部，保留的圆形台阶可以保护舱盖以免扳手操作时划伤舱盖密封面，当螺栓紧密排列而无足够操作空间时，可使用卡簧钳等工具拧头部的一圈半圆槽而无需特制工具。推荐在螺母与舱壁之间添加垫片或防滑垫片用于紧固防松，螺母处不应添加任何减少摩擦力的滑动垫片如密封圈等，推荐使用乐泰螺纹胶对螺母和螺丝涂抹以防松动，注意螺纹胶不可触碰到密封圈和密封圈接触面。

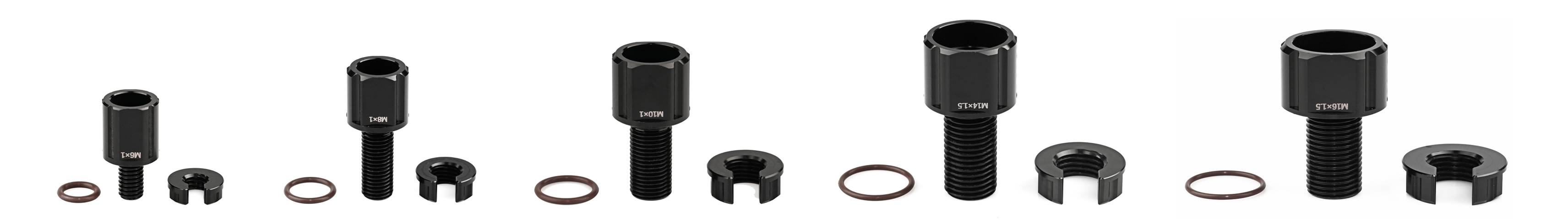

清单
任一款穿线螺丝均包含以下项目。
- 1 x 穿线螺丝
- 1 x 密封圈
- 1 x 开口螺母
参数

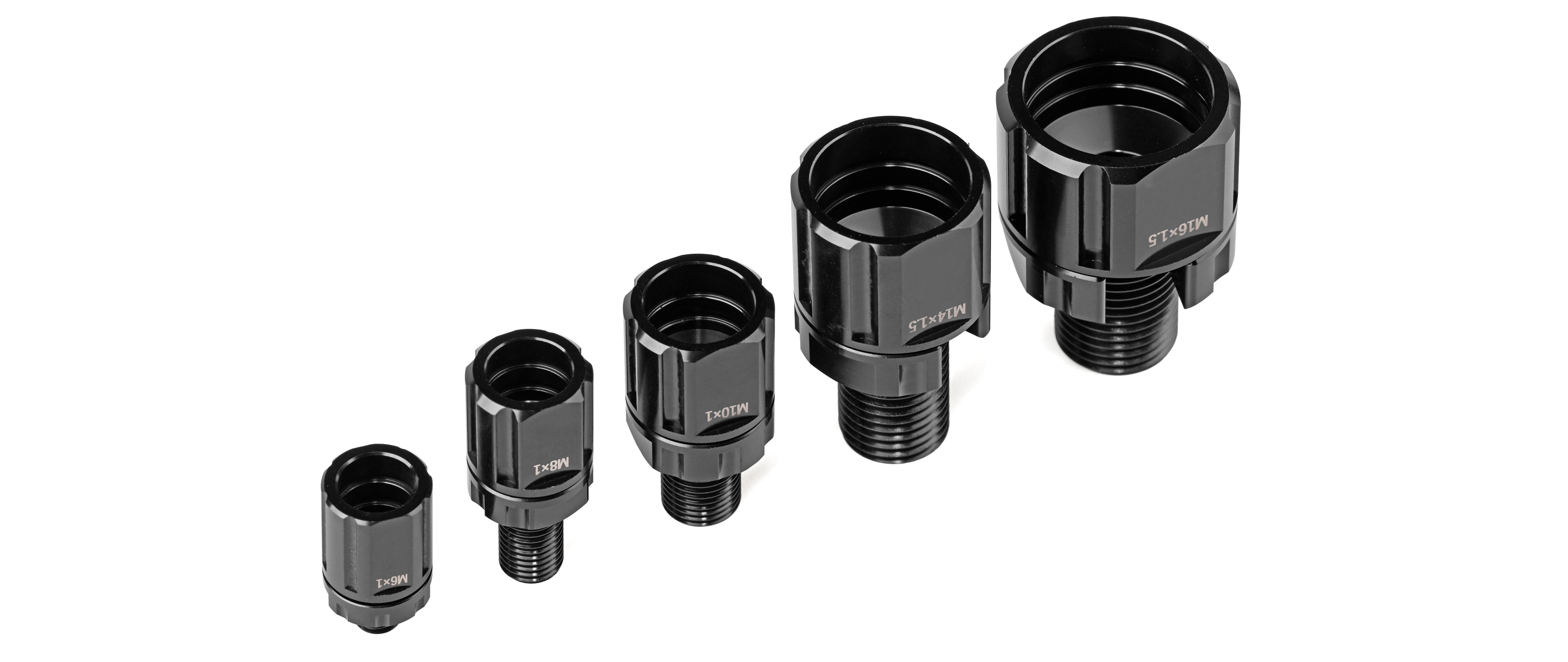

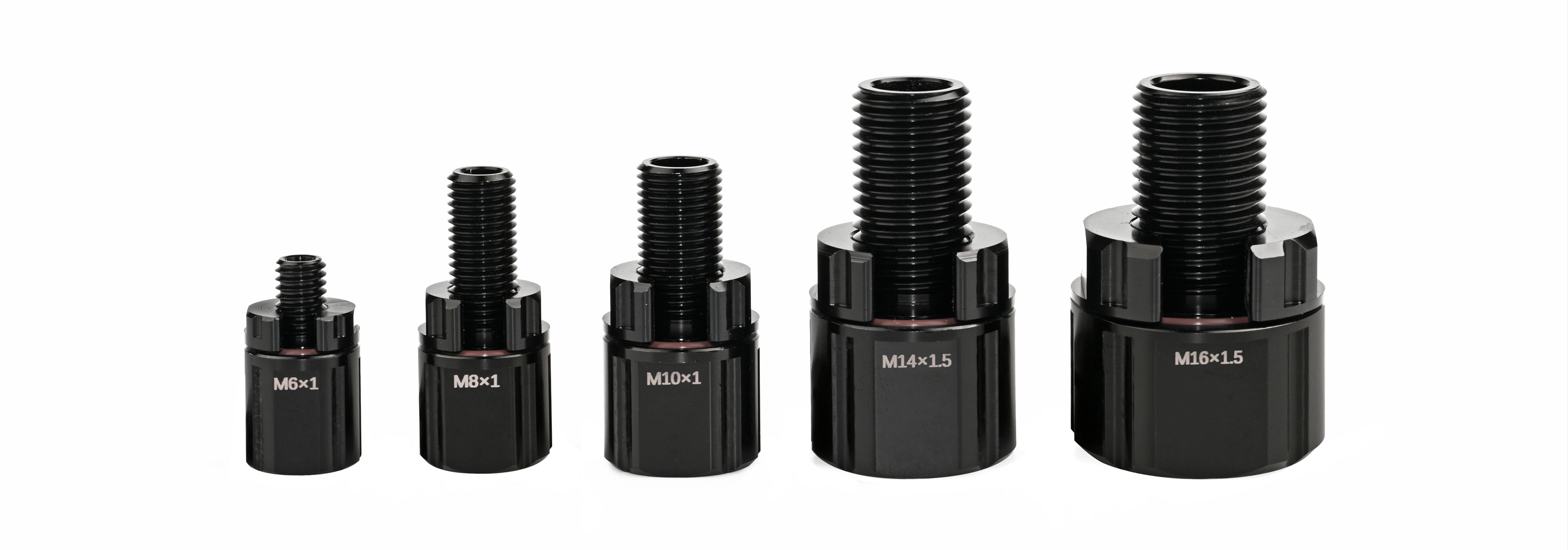

| 产品 | 货号 | 材质 | 外观 | 密封圈规格（均为O型圈） | 密封圈材质 |
|---|---|---|---|---|---|
| M6x1穿线螺丝 | 13020101-0006 | 6061铝合金 | 黑色氧化 | Ø7 x 1.5 | FKM75 氟胶棕色 |
| M8x1穿线螺丝 | 13020101-0008 | 6061铝合金 | 黑色氧化 | Ø10 x 1.5 | FKM75 氟胶棕色 |
| M10x1穿线螺丝 | 13020101-0010 | 6061铝合金 | 黑色氧化 | Ø12 x 1.5 | FKM75 氟胶棕色 |
| M14x1.5穿线螺丝 | 13020101-0014 | 6061铝合金 | 黑色氧化 | Ø17 x 1.5 | FKM75 氟胶棕色 |
| M16x1.5穿线螺丝 | 13020101-0016 | 6061铝合金 | 黑色氧化 | Ø20 x 1.5 | FKM75 氟胶棕色 |
| 参数 | 穿线螺丝 |
|---|---|
| 最大额定深度 | 与实际灌封和场景有关 / 样品测试可达1000米 |
| 设计寿命 | 与实际灌封和场景有关 / 样品测试可达1年或100次循环 |
| 额定温度（空气） | 与实际灌封和场景有关 / 样品测试可达 -25 至 60°C |
| 额定温度（水） | 与实际灌封和场景有关 / 样品测试可达-4 至 40°C |

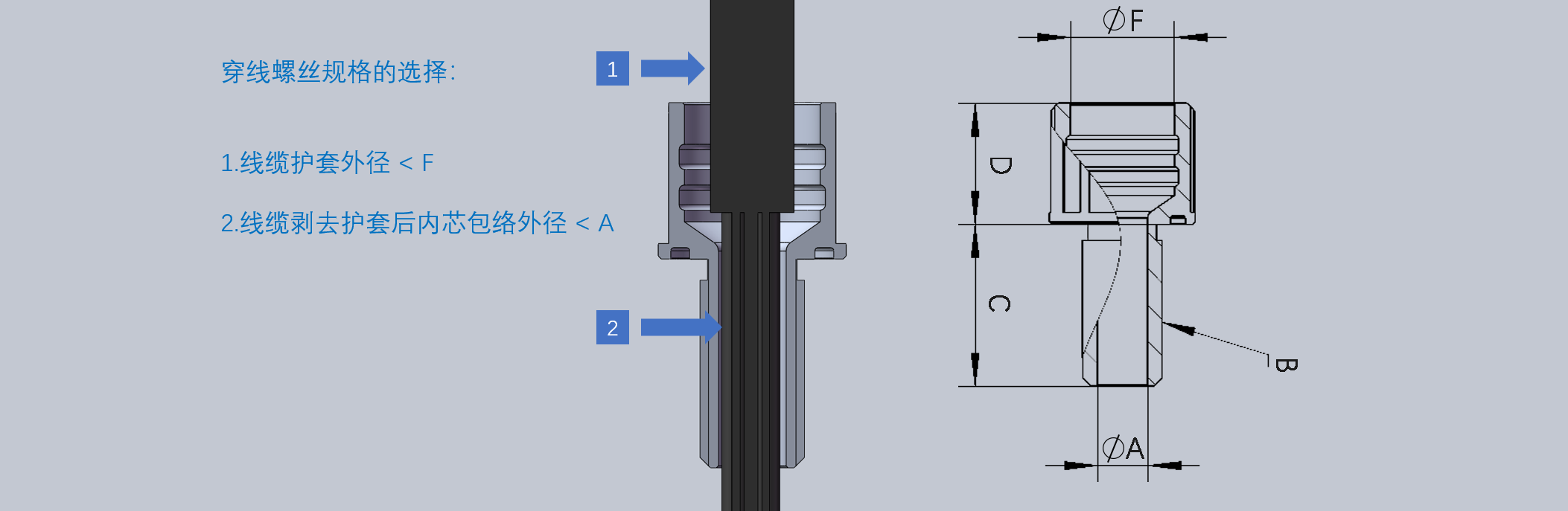

| 尺寸 | M6x1穿线螺丝 | M8x1穿线螺丝 | M10x1穿线螺丝 | M14x1.5穿线螺丝 | M16x1.5穿线螺丝 |
|---|---|---|---|---|---|
| 螺纹内开孔 （A） | 3.3 | 4.6 | 6.5 | 9 | 11 |
| 螺纹规格 （B） | M6x1 | M8x1 | M10x1 | M14x1.5 | M16x1.5 |
| 总螺纹长度 （C） | 10 | 20 | 20 | 26 | 26 |
| 从舱壁到顶部高度（D） | 14 | 14 | 15 | 18 | 18 |
| 总外径 （E） | 13 | 15 | 18 | 24 | 30 |
| 内孔直径 （F） | 3.3 | 10 | 13 | 19 | 23 |
| 螺母厚度 （G） | 4 | 6 | 7 | 8 | 9 |
| 螺母开口距离 （H） | 3.5 | 4.5 | 6 | 9 | 10 |
| 对边扳手槽距离 （I） | 12 | 13 | 16 | 22 | 27 |
| 推荐安装孔尺寸 | M6x1穿线螺丝 | M8x1穿线螺丝 | M10x1穿线螺丝 | M14x1.5穿线螺丝 | M16x1.5穿线螺丝 |
|---|---|---|---|---|---|
| 开孔尺寸 （A） | Ø6.1±0.1 / 螺纹 | Ø8.1±0.1 / 螺纹 | Ø10.1±0.1 / 螺纹 | Ø14.1±0.1 / 螺纹 | Ø16.1±0.1 / 螺纹 |
| 舱壁厚度 （B） | 6 | 14 | 13 | 18 | 17 |
| 表面范围 （C） | 15 | 17 | 20 | 26 | 32 |
指南
