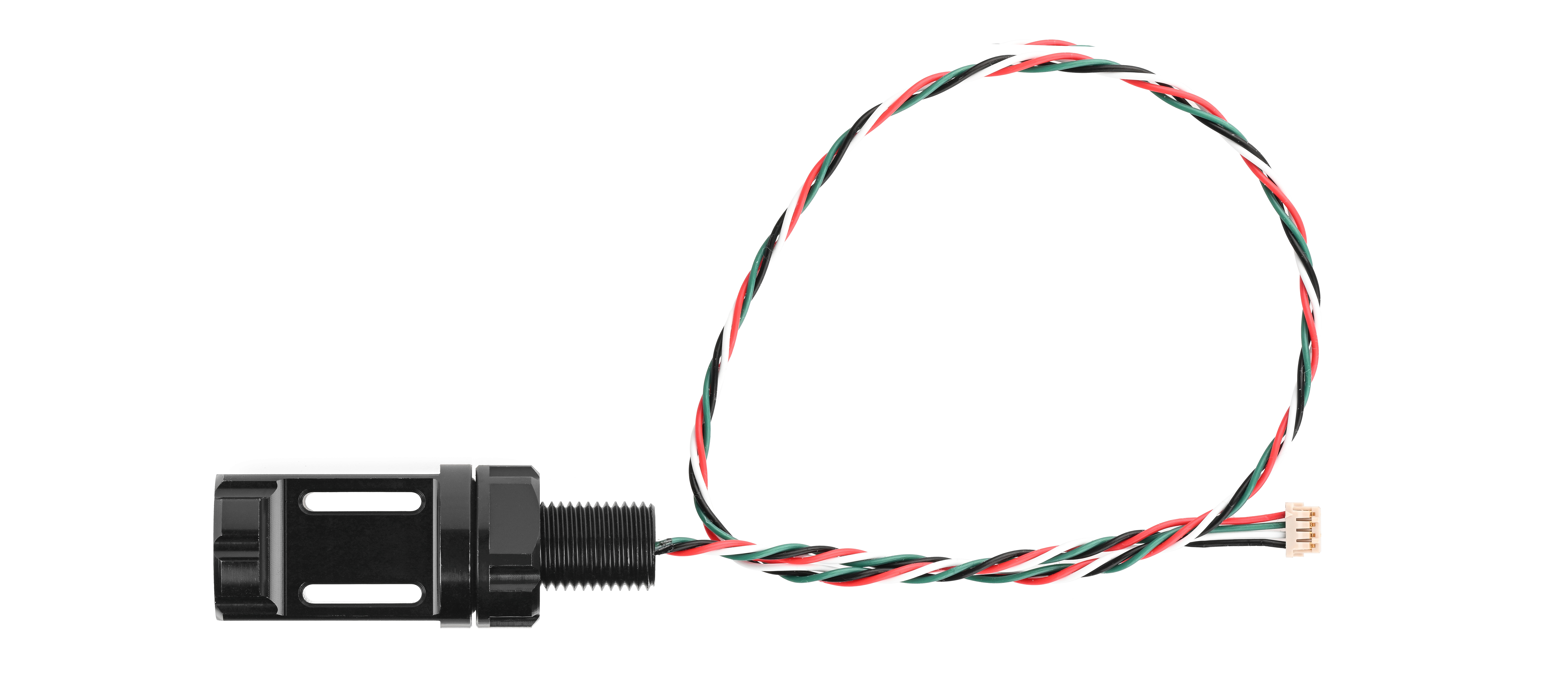

产品描述
本水温传感器为铝合金材质 ，用于检测水温，使用深度为1000米内。内部的传感器使用TSYS01, 精度为±0.1℃(-5~50℃) 。可以直接兼容Ardusub。

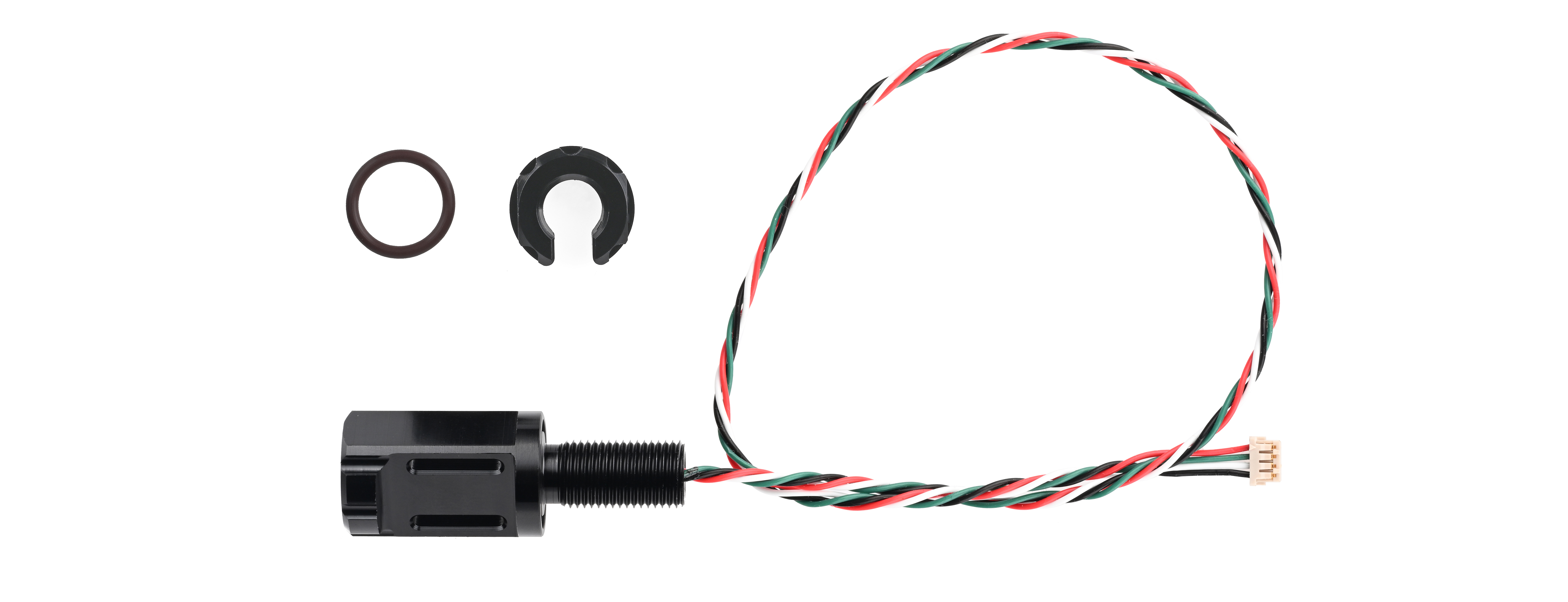

清单
- 1 x 水温传感器
- 1 x 密封圈
- 1 x 螺母
参数
| 产品 | 货号 | 材质 | 重量 |
|---|---|---|---|
| 水温传感器 | 11010301-0010 | 铝合金黑色氧化 | 19.5g |
外形尺寸：
| 参数 | 水温传感器 |
| 螺纹尺寸 | M10×1 |
| 材质 | 铝合金 |
| 电压 | 5V |
| IIC逻辑电平(SCL SDA) | 3.3V |
| 接线定义 | 红：VIN 绿：SCL 白：SDA 黑：GND |
| IIC地址 | 0x77 |
| 线长 | 约 300mm |
| 连接器类型 | DF13-4S-1.25C |
| 工作温度 | -40 ~ 125℃ |
| 绝对精度 | ±0.1℃(-5~50℃) ；±0.5℃(-40~125℃) |

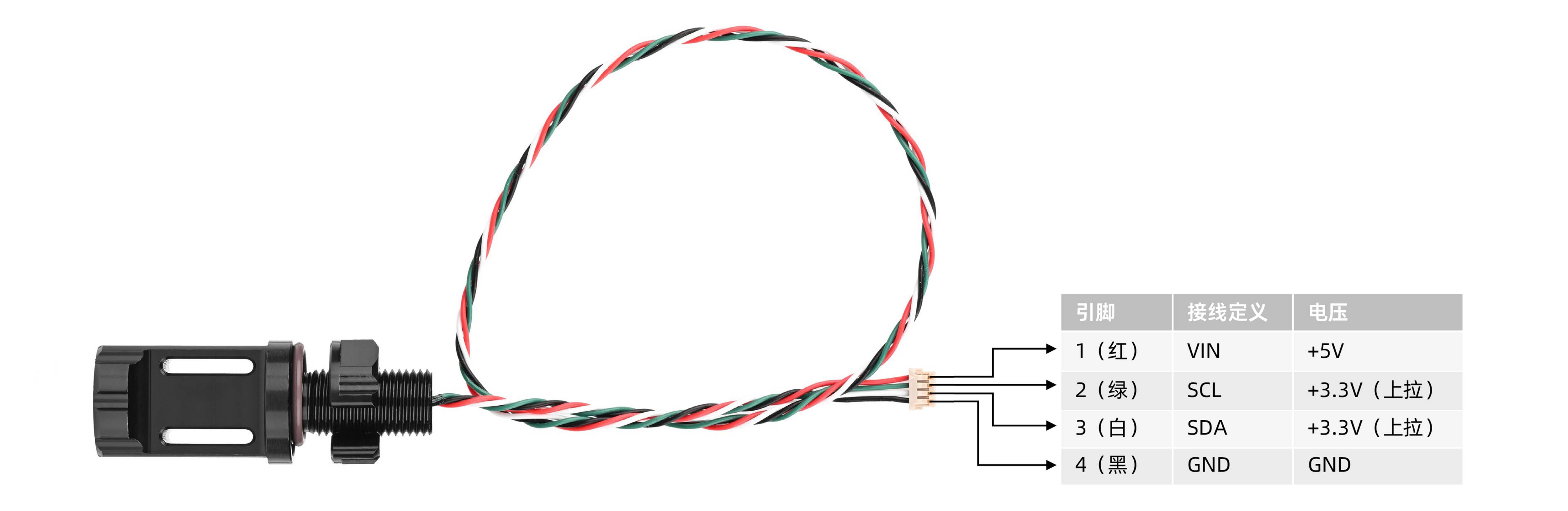

接线定义：
推荐安装孔：
| 推荐安装孔尺寸 | 水温传感器 |
|---|---|
| 开孔尺寸 （A） | Ø10.1±0.1 / 螺纹 |
| 舱壁厚度 （B） | 13 |
| 表面范围 （C） | 20 |
指南
1. 连接至 PIXHAWK 的 iic 接口。

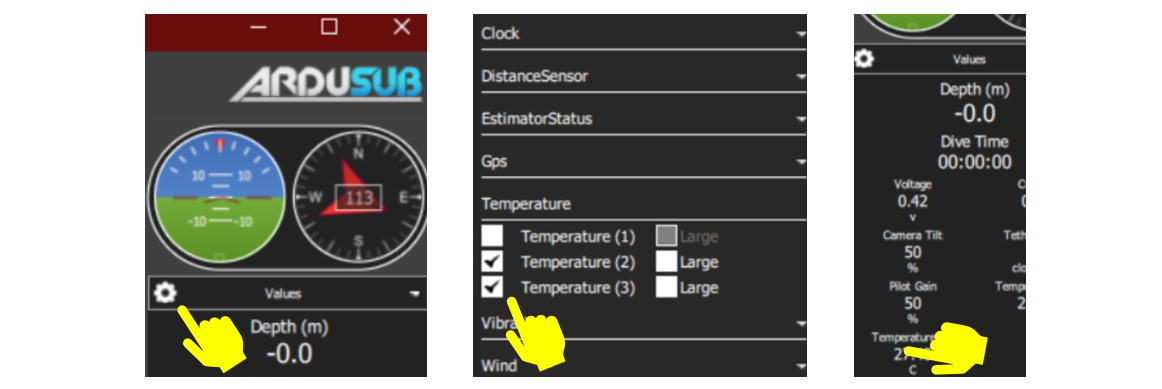

2. 配置 QGroundControl 以读取温度传感器数据，点击齿轮图标。
3. 勾选Temperature(3)。
4. Temperature(3) 则显示为当前温度传感器数值。
FAQ
● 可以在空气中使用吗？
可以。
● 线缆可以延长吗？
过长的线缆或总线上有多个器件时，可能影响IIC时序。减小IIC上拉电阻阻值，改为强上拉可以改善；或外加IIC中继芯片来延长线缆。
● 传感器包在螺丝里面对测温有什么影响吗？会响应变慢吗？
铝合金外壳已经尽量薄，除此之外内部有填充高导热环氧树脂，以提高响应速度。
● 温度需要校准吗？iic接口读取是什么数据？还需要处理再得到温度数据吗？
芯片内置校准系数，IIC读取24位ADC数据，经校准系数计算后得到温度数据，具体可下载下方传感器手册查看。
