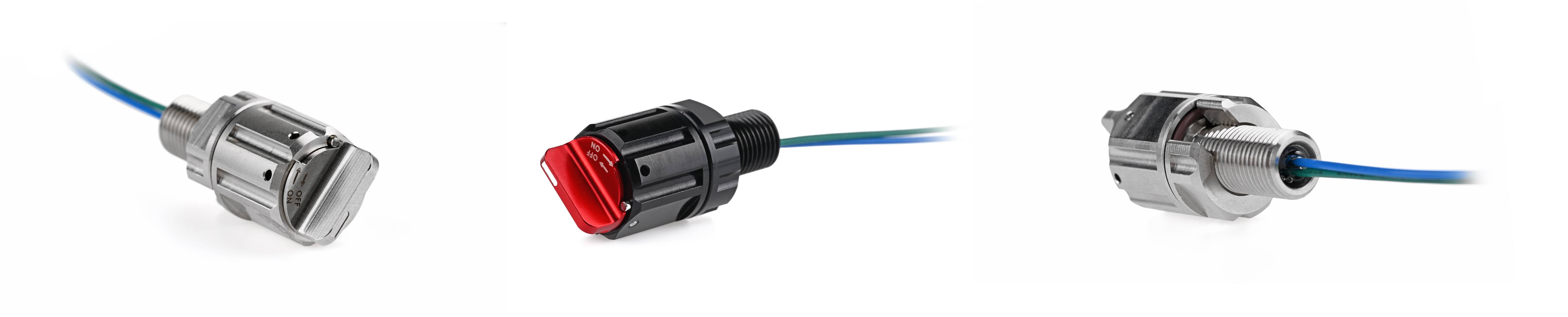

产品描述
本开关具有通断两挡，安装在水下设备舱壁可以实现电路的开关而无需打开密封舱，螺纹规格为 M10x1，有铝合金和不锈钢两种材质可选，耐压深度可达1000米。通过拧动旋钮，切换通和断两个位置，通断位置带有限位，拧动到位置时会有清晰咔哒声。蓝绿两根线缆出线，支持0.5A 24VDC；0.2A 48VDC 的直接通断，需要大电流电路的开关时，可连接继电器或MOS开关电路。
开关旋钮上有清晰线条指示当前所处位置状态。开关的扳手槽未贯穿至底部，保留的圆形台阶可以保护舱盖以免扳手操作时划伤舱盖密封面，当螺栓紧密排列而无足够操作空间时，可使用卡簧钳等工具拧头部的一圈半圆槽而无需特制工具。推荐在螺母与舱壁之间添加垫片或防滑垫片用于紧固防松，螺母处不应添加任何减少摩擦力的滑动垫片如密封圈等，推荐使用乐泰螺纹胶对螺母和螺丝涂抹以防松动，注意螺纹胶不可触碰到密封圈和密封圈接触面。

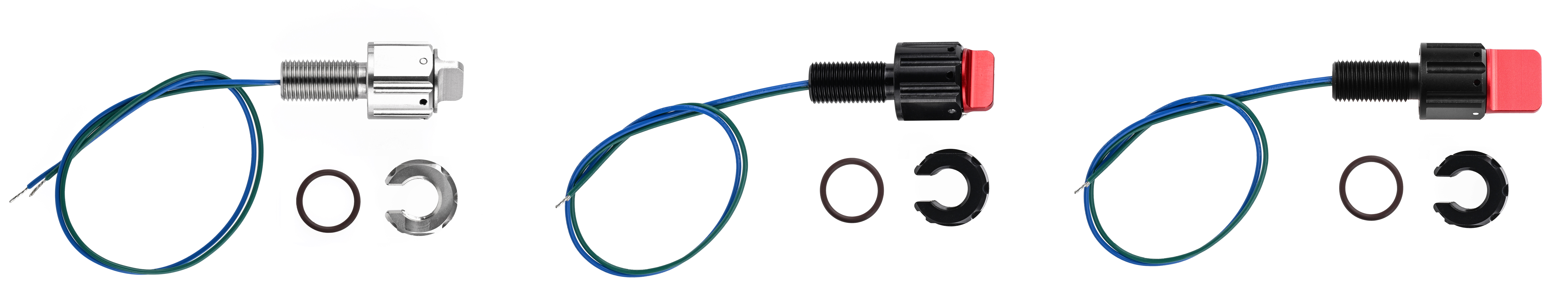

清单
- 1 x 开关
- 1 x 密封圈
- 1 x 开口螺母
参数
| 产品 | 货号 | 材质 | 外观 | 密封圈规格（均为O型圈） | 密封圈材质 |
|---|---|---|---|---|---|
| 不锈钢旋钮通断开关 | 12020202-0002 | 316不锈钢 | 不锈钢本色 | Ø12 x 1.5 | FKM75 氟胶棕色 |
| 铝合金旋钮通断开关 | 12020201-0002 | 6061铝合金 | 黑色氧化 | Ø12 x 1.5 | FKM75 氟胶棕色 |
| 铝合金加长旋钮通断开关 | 12020201-0003 | 6061铝合金 | 黑色氧化 | Ø12 x 1.5 | FKM75 氟胶棕色 |

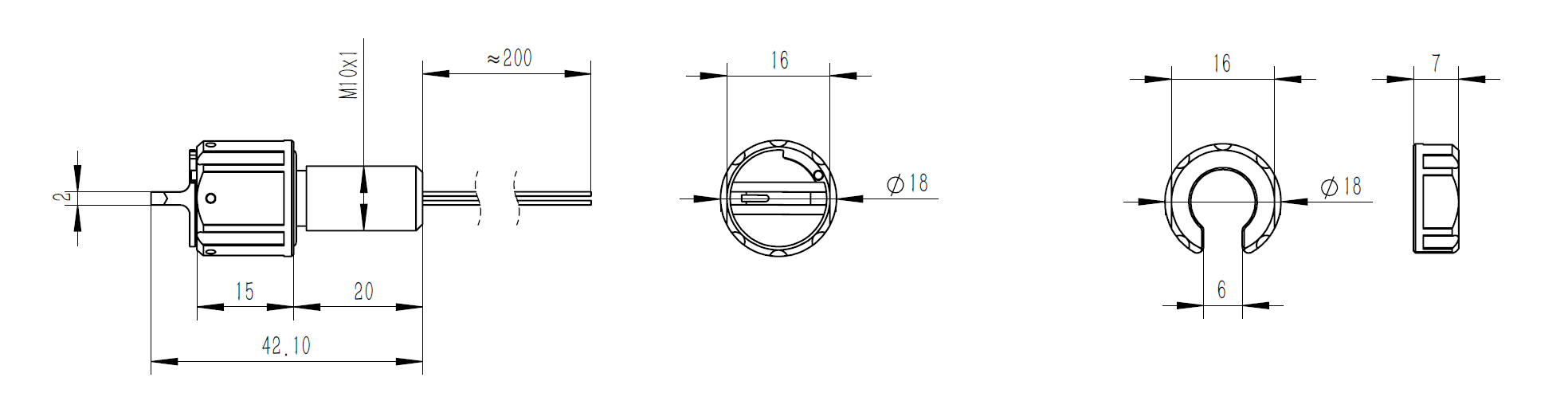

铝合金旋钮开关/不锈钢旋钮开关尺寸：

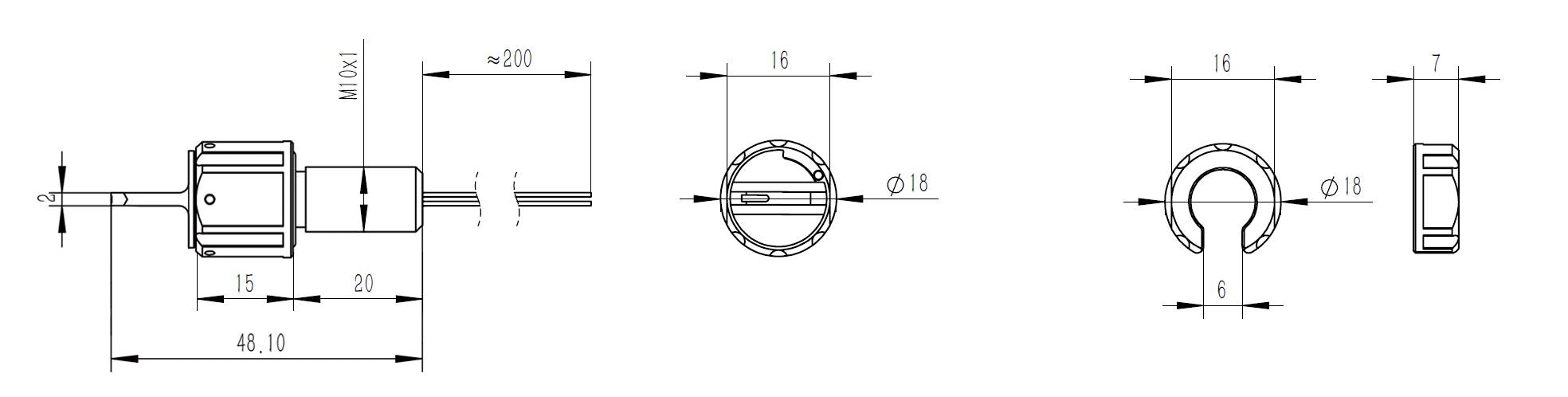

铝合金加长旋钮开关尺寸：
| 参数 | 旋钮通断开关 |
|---|---|
| 最大额定深度 | 1000米 / 3280英尺 |
| 设计寿命 | 3年或500次额定深度循环或1500次通断 |
| 额定温度 | -20 至 70°C |
| 旋转操作力 | 400±150g |
| 绝缘强度 | 500VAC（1min） |
| 绝缘电阻 | 100MΩ MIN.500VDC |
| 接触电阻 | 100mΩ MAX. |
| 电气性能 | 0.5A 24VDC；0.2A 48VDC |
| 线缆规格 | 24AWG |
| 开状态 | 顺时针至限位 |
| 关状态 | 逆时针至限位 |
| 线缆颜色 | 绿色，蓝色 |
| 线缆长度 | 约200mm |
| 推荐安装孔尺寸 | 旋钮通断开关 |
|---|---|
| 开孔尺寸 （A） | Ø10.1±0.1 / 螺纹 |
| 舱壁厚度 （B） | 13 |
| 表面范围 （C） | 20 |
指南
FAQ
● 在浑浊水域使用一段时间后，旋转有阻塞感？
正常，存在杂质或盐结晶等进入了微小缝隙，可用温水浸泡冲洗，旋转数次排除杂质即可。
● 可以通断大电流电源吗？
不可以，需要搭配 MOS开关或继电器通断高电压及大电流电源。
● 旋钮受剧烈震动会脱落吗？
不会，旋钮有销钉限位。
● 可以提供电气原理图吗？
没有，是物理通断开关，直接简化为开关即可。
● 浅水或空气中可以用吗？
可以，0-1000米水深和空气中都可以使用。
● 使劲儿拧会坏吗？
不会，有销钉限位，但不建议过大力气拧，可能损坏铝制旋钮。
