产品描述
本水下线缆适用于水下环境（淡水及海水），应用于水下机器人，水下配件等，可随设备在水中使用，需要注意线缆两头的防水处理。
内芯及外护套材质经特别调整，可以与树脂或硫化胶粘接良好，且每根内芯都为双层结构。内部填充了抗拉凯夫拉。
清单
- 对应线缆 n 米
参数

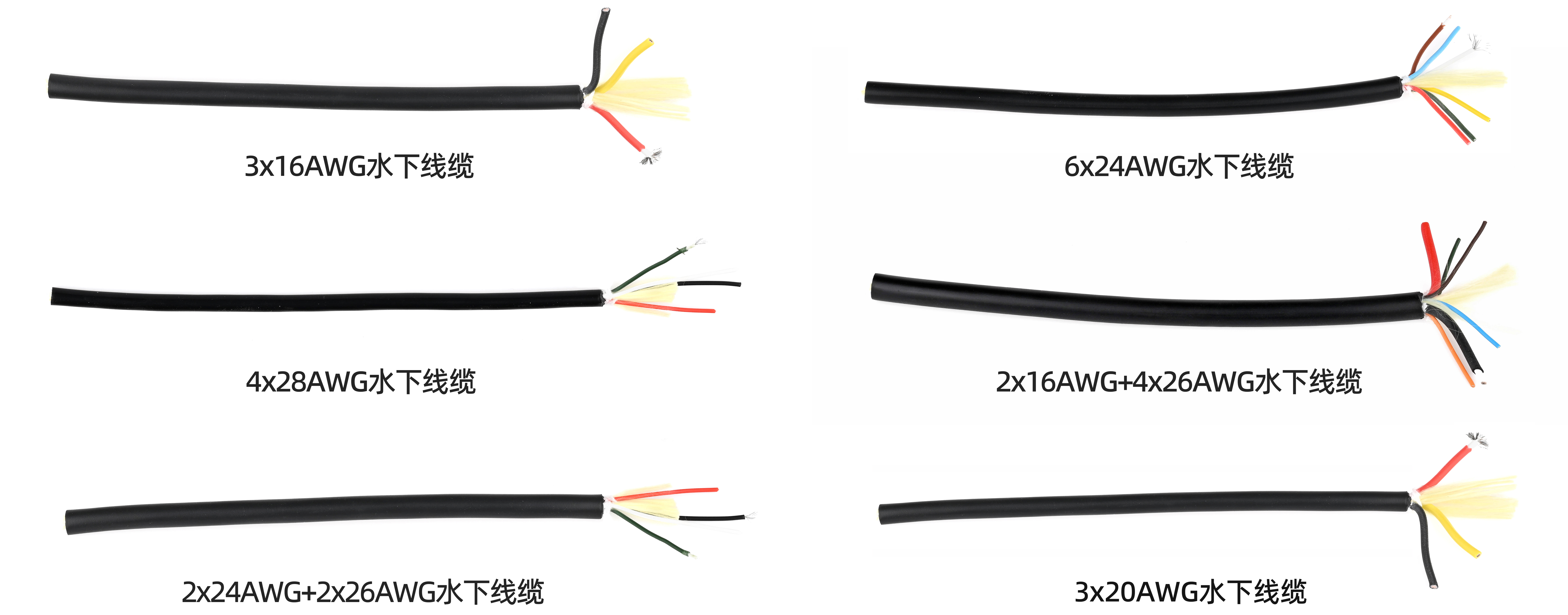

| 产品 | 货号 | 外径 | 芯线颜色 |
|---|---|---|---|
| 3x16AWG水下线缆 | 13010105-0016 | 7.5±0.15 | 红，黑，黄 |
| 6x24AWG水下线缆 | 13010105-0024 | 7±0.15 | 白，黄，绿，红，蓝，棕 |
| 4x28AWG水下线缆 | 13010105-0028 | 5.2±0.15 | 白，黑，红，绿 |
| 2x16AWG+4x26AWG水下线缆 | 13010105-1626 | 8±0.15 | 红，黑，蓝，橙，绿，棕 |
| 2x24AWG+2x26AWG水下线缆 | 13010105-2426 | 7.5±0.15 | 红，黑，白，绿 |
| 3x20AWG水下线缆 | 13010105-0116 | 6.0±0.15 | 红，黑，黄 |
| 名称 | 3x16AWG水下线缆 | 6x24AWG水下线缆 | 4x28AWG水下线缆 | 2x16AWG+4x26AWG水下线缆 | 2x24AWG+2x26AWG水下线缆 | 3x20AWG水下线缆 |
| 导体 | 镀锡铜丝51*0.18 | 镀锡铜丝19*0.127 | 镀锡铜丝13*0.10 | 镀锡铜丝104*0.127；19*0.1 | 镀锡铜丝19*0.127；19*0.1 | 镀锡铜丝119*0.08 |
| 绝缘 | 双层 PUR | 双层 PUR | 双层 PUR | 双层 PUR | 双层 PUR | 双层 PUR |
| 绝缘线径 | 2.4±0.1 | 1.4±0.1 | 1.2±0.1 | 2.8±0.1；1.2±0.1 | 1.6±0.1；1.4±0.1 | 1.8±0.1 |
| 填充 | 凯夫拉，无纺布 | 凯夫拉，无纺布 | 凯夫拉，无纺布 | 凯夫拉，无纺布 | 凯夫拉，无纺布 | 凯夫拉，无纺布 |
| 护套材质 | 聚醚型 PUR | 聚醚型 PUR | 聚醚型 PUR | 聚醚型 PUR | 聚醚型 PUR | 聚醚型 PUR |
| 护套厚度 | 1.15 | 1.4 | 1.0 | 1.0 | 2.0 | 1.0 |
| 护套颜色 | 黑色 | 黑色 | 黑色 | 黑色 | 黑色 | 黑色 |
| 导体直流电阻 | ≤13.8Ω/km | ≤75Ω/km | ≤185Ω/km | ＜13.7Ω/km；＜122Ω/km | ≤75Ω/km | ≤32Ω/km |
| 测试电压 | 1000V/min(AC) | 1000V/min(AC) | 700V/min(AC) | 1000V/min(AC) | 1000V/min(AC) | 1000V/min(AC) |
| 绝缘电阻(20°C) | ≥20MΩ.km | ≥20MΩ.km | ≥20MΩ.km | ≥20MΩ.km | >10MΩ.km | ≥20MΩ.km |
| 额定电压 | 电源线部分300V | 电源线部分300V | 电源线部分300V | 电源线部分300V | 电源线部分300V | 电源线部分300V |
| 最小弯曲半径（固定） | 4D(D=电缆直径) | 4D(D=电缆直径) | 4D(D=电缆直径) | 4D(D=电缆直径) | 4D(D=电缆直径) | 4D(D=电缆直径) |
| 最小弯曲半径（偶尔移动） | 7.5D(D=电缆直径) | 7.5D(D=电缆直径) | 7.5D(D=电缆直径) | 7.5D(D=电缆直径) | 7.5D(D=电缆直径) | 7.5D(D=电缆直径) |
指南
FAQ
● 线头如何防水？
防水处理方法与需求有关，主要考虑以下需求 1.是否可插拔；2.防水深度； 3.寿命要求；4.环境介质；5.连接方式（线对线，密封舱出线）等。
简单防水处理：使用穿线螺丝，树脂灌封等。
1000米深度内防水处理：传统函料密封，如水泵线缆的胶珠，格兰头等。
深水防水处理：硫化胶灌封，压制水密接插件，聚氨酯压制的固定接头等。
● 多少米起订？
1米，数量多价格递减。
● 如何剥线？
可以使用斜口钳或刀片，也可使用剥线器，批量裁线需使用气动或电动剥线器，内部凯夫拉需单独剪断。
● 弯曲超过最小弯曲半径会怎么样？
长期过度弯折存在线皮破裂风险，也应当尽量避免紫外线长期照射。
● 使用温度范围是？
长期工作温度：-20°~80°，储存温度-20°~50°
● 线皮破了能用吗？
线皮破了可能导致短路或断路，并且影响防水。
