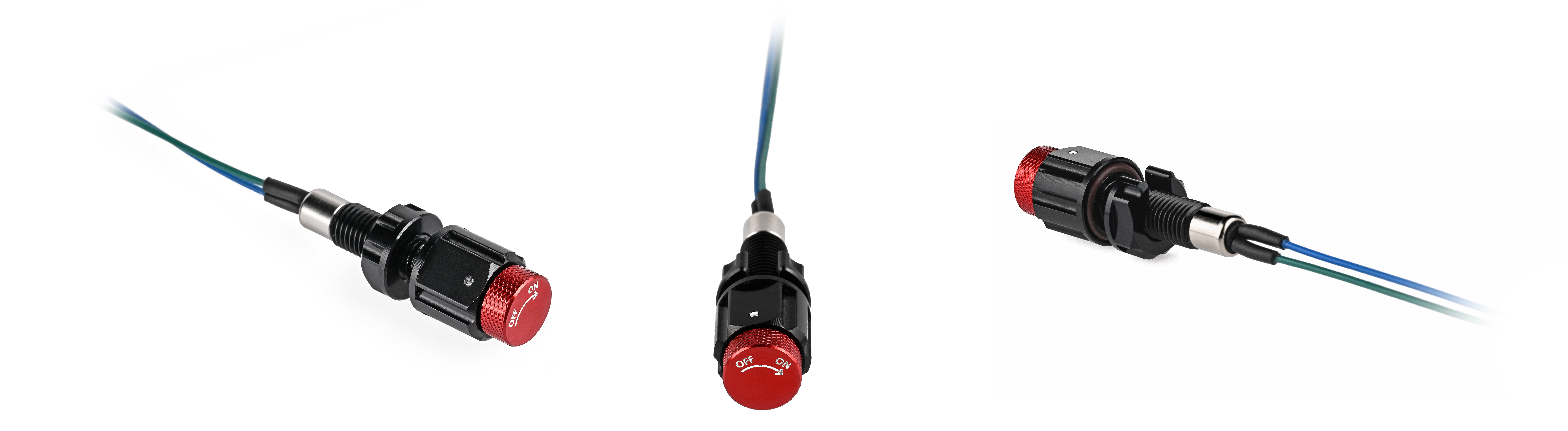

产品描述
本开关安装在水下设备舱壁可以实现电路的开关而无需打开密封舱，螺纹规格为 M8x1，耐压深度可达1000米。通过拧动旋钮，切换通和断两个位置，通断位置带有限位。蓝绿两根线缆出线，需要大电流电路的开关时，可连接继电器或MOS开关电路。顺时针拧到底连通，逆时针拧松断开。

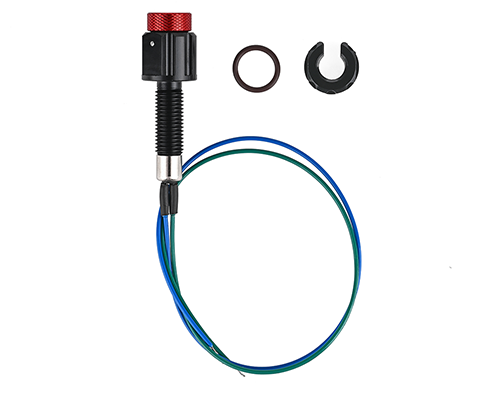

清单
- 1 x 开关
- 1 x 密封圈
- 1 x 开口螺母
参数
| 产品 | 货号 | 材质 | 外观 | 密封圈规格 | 密封圈材质 |
|---|---|---|---|---|---|
| M8水下开关 | 12020501-0008 | 铝合金 | 黑色螺栓，红色旋钮 | Ø10 x 1.5 | FKM75 氟胶棕色 |
| 参数 | M8水下开关 |
|---|---|
| 最大额定深度 | 1000米 / 3280英尺 |
| 设计寿命 | 3年或500次深度循环 |
| 额定温度（空气） | -25 至 60°C / -13 至 140°F |
| 额定温度（水） | -4 至 40°C / 32 至 104°F |
| 旋钮行程 | 约1.3 |

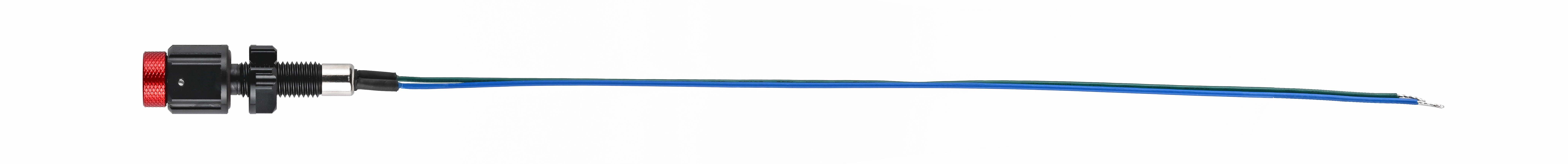

| 线缆长度 | 约200mm |
| 线缆颜色 | 蓝，绿 |
| 线缆规格 | 24AWG |
| 电气性能 | 0.5A 125VAC /0.3A 28VDC |
| 复位形式 | 不复位 |
| 推荐安装孔尺寸 | 旋钮通断开关 |
|---|---|
| 开孔尺寸 （A） | Ø8.1±0.1 / 螺纹 |
| 舱壁厚度 （B） | 14 |
| 表面范围 （C） | 17 |
指南
FAQ
● 在浑浊水域使用一段时间后，旋转有阻塞感？
正常，存在杂质或盐结晶等进入了微小缝隙，可用温水浸泡冲洗，旋转数次排除杂质即可。
● 可以通断大电流电源吗？
不可以，需要搭配 MOS开关或继电器通断高电压及大电流电源。
● 旋钮受剧烈震动会脱落吗？
不会，旋钮有销钉限位。
● 可以提供电气原理图吗？
没有，是物理通断开关，直接简化为开关即可。
● 浅水或空气中可以用吗？
可以，0-1000米水深和空气中都可以使用。
● 使劲儿拧会坏吗？
不会，有销钉限位，但不建议过大力气拧，可能损坏铝制旋钮。
