产品描述

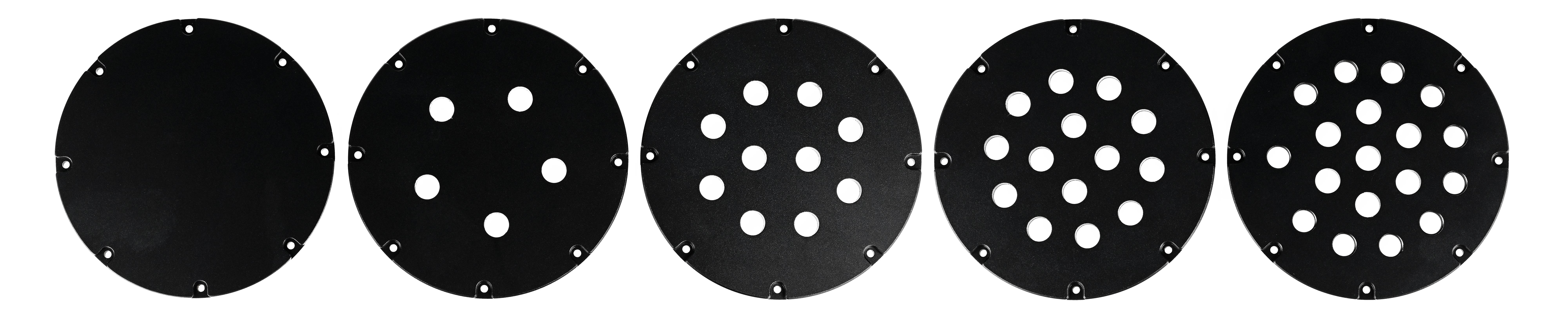

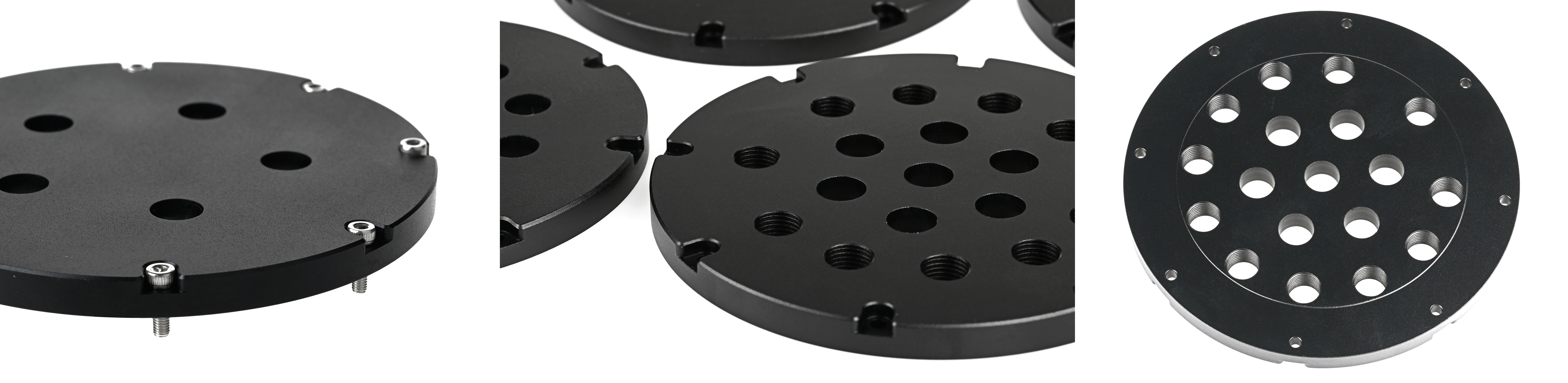

用于SUBLAB系列密封舱的舱盖，为铝合金材质，背面有下沉台阶确保密封圈接触面平整光滑。螺丝孔为沉孔，螺丝不凸出。
不提供透明亚克力舱盖，不建议将亚克力作为穿线或视窗舱盖，经测试，亚克力板材难以控制每片的耐压能力相近，安装孔处容易开裂，如需透明视窗可另选玻璃视窗的法兰。但对耐压要求不高的可以下载外轮廓图纸，从网络上找做激光切割亚克力板或者找您附近的广告店切割即可。
可以利用配套的开孔贴纸排布在无孔舱盖上，自行钻孔使用。
清单
- 1 x 舱盖
- 8 x 螺丝
- 无孔舱盖另配一套开孔贴纸
参数

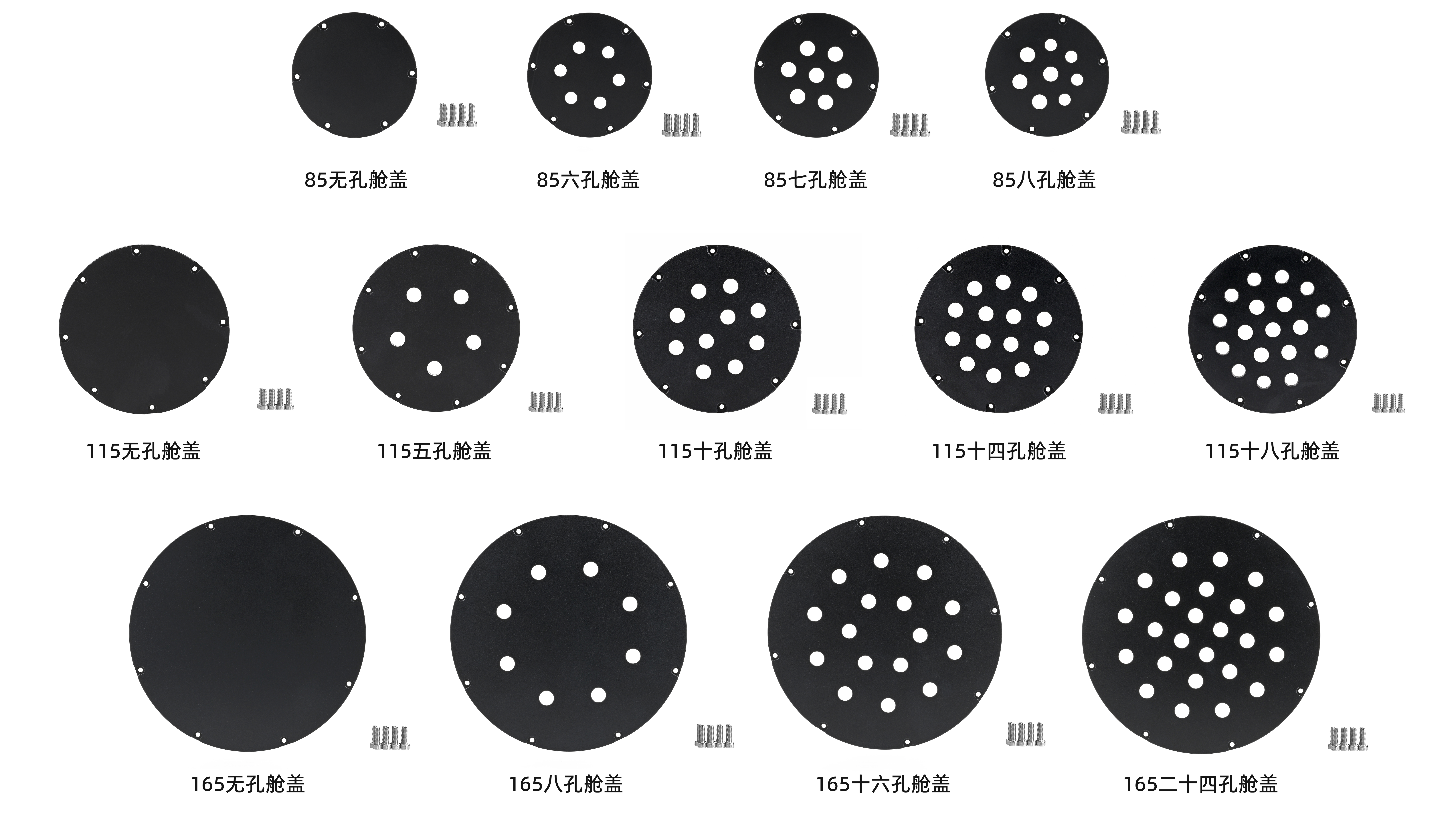

| 产品 | 货号 | 材质 | 重量 |
|---|---|---|---|
| 85无孔舱盖 | 14010701-0100 | 铝合金黑色氧化 | 89g |
| 85六孔舱盖（6个8.1通孔） | 14010701-0106 | 铝合金黑色氧化 | 83g |
| 85七孔舱盖（7个10.1通孔） | 14010701-0107 | 铝合金黑色氧化 | 79g |
| 85八孔舱盖（4个8.1通孔+4个10.1通孔） | 14010701-0108 | 铝合金黑色氧化 | 80g |
| 115无孔舱盖 | 14010701-0200 | 铝合金黑色氧化 | 226g |
| 115五孔舱盖（5个10.1通孔） | 14010701-0205 | 铝合金黑色氧化 | 214g |
| 115十孔舱盖（10个10.1通孔） | 14010701-0210 | 铝合金黑色氧化 | 207g |
| 115十四孔舱盖（14个10.1通孔） | 14010701-0214 | 铝合金黑色氧化 | 200g |
| 115十八孔舱盖（11个M10x1螺纹+7个10.1通孔） | 14010701-0218 | 铝合金黑色氧化 | 194g |
| 165无孔舱盖 | 14010701-0300 | 铝合金黑色氧化 | 340g |
| 165八孔舱盖（8个10.1通孔） | 14010701-0308 | 铝合金黑色氧化 | 327g |
| 165十六孔舱盖（16个10.1通孔） | 14010701-0316 | 铝合金黑色氧化 | 316g |
| 165二十四孔舱盖（24个10.1通孔） | 14010701-0324 | 铝合金黑色氧化 | 309g |
| 产品 | 外径 A | 下沉面 B | 厚度 C | 安装孔 D | 安装孔圆 E | 安装孔下沉 F |
|---|---|---|---|---|---|---|
| 85舱盖 | 85 | 58 | 6 | 6 x Ø3.1 | 78 | 3 |
| 115舱盖 | 115 | 84 | 8 | 8 x Ø3.1 | 106.7 | 3 |
| 165舱盖 | 165 | 136 | 6 | 8 x Ø3.1 | 158 | 3 |
指南
FAQ
● 密封圈接触面的地方不小心划伤了还能用吗？
不可以，有漏水风险。
● 和你们的铝合金管、亚克力管、法兰通用吗？
同尺寸都适配，可直接替换。
● 表面上有几道线是不良品吗？
不是，几道线不是划痕，是加工过程中刀具留下的痕迹，可正常使用不影响密封。
● 每次都要涂抹润滑脂在密封圈上吗？
是的，涂抹润滑脂的好处：涂抹时可以排除密封圈上的灰尘杂质；涂抹润滑脂可以让密封圈黏在槽内方便装配。
● 虽然不建议但仍想用亚克力开孔做舱盖怎么办？
下载DXF格式的舱盖轮廓图，自己绘制开孔，从网络上找做激光切割亚克力板或者找您附近的广告店切割即可。
● 带螺纹孔的舱盖怎么用？
螺纹孔安装穿线螺丝或开关等配件时，无需螺母，放好密封圈后拧紧即可。
● 为什么165没有M14或M16开孔？
因开孔数量和尺寸繁多，无法全部提供现货，但可以用开孔贴纸或实际的穿线螺丝比对，部分M10开孔可扩孔为M14或M16使用。扩孔或使用无孔舱盖钻孔使用时，钻孔后无需再次氧化表面处理，因孔内不会接触水，开孔后可直接使用。
